NVIDIA Quantum-2 MQM9790-NS2F NDR 400Gb/s InfiniBand 交换机

NVIDIA Quantum-2 MQM9790-NS2F交换机采用 32 个 OSFP 物理连接器，可提供 64 个 400 Gb/s 端口或 128 个 200 Gb/s 端口，支持总计 51.2 TB/s 的双向吞吐量，每秒能够处理超过 665 亿个数据包。NVIDIA Quantum-2 InfiniBand交换机支持最新的 NDR 技术，可提供高吞吐量、网内计算、智能加速引擎、灵活性和稳健的架构，以满足高性能计算 (HPC)、人工智能和超大规模云基础架构应用，同时降低成本和复杂性。
产品类型
咨 询　+ 联系我们　+
服务承诺
网络方案设计 现场支持服务 技术培训服务 算力/网络调优

产品参数

  • 型号名

    MQM9790-NS2F

  • 端口类型

    32 OSFP

  • 吞吐量

    51.2Tb/s

  • CPU

    x86 Coffee Lake i3

  • 操作系统

    MLNX-OS

  • 设备高度

    1U

  • 支持速率

    400G NDR/200G HDR/100G EDR/56G FDR/40G QDR

  • 风向

    power-to-connector (P2C)

  • 系统内存

    Single 8GB, 2,666 mega transfers per second (MT/s), DDR4 SO-DIMM

  • 管理方式

    非管理

  • 尺寸（高 x 宽 x 深）

    1.7” (H) x 17.2” (W) x26” (D), 43.6mm (H) x 438mm (W) x 660mm (D)

  • *每个OSFP端口由2个逻辑InfiniBand端口组成，最多可提供64个NDR 400Gb/s无阻塞端口

产品详情

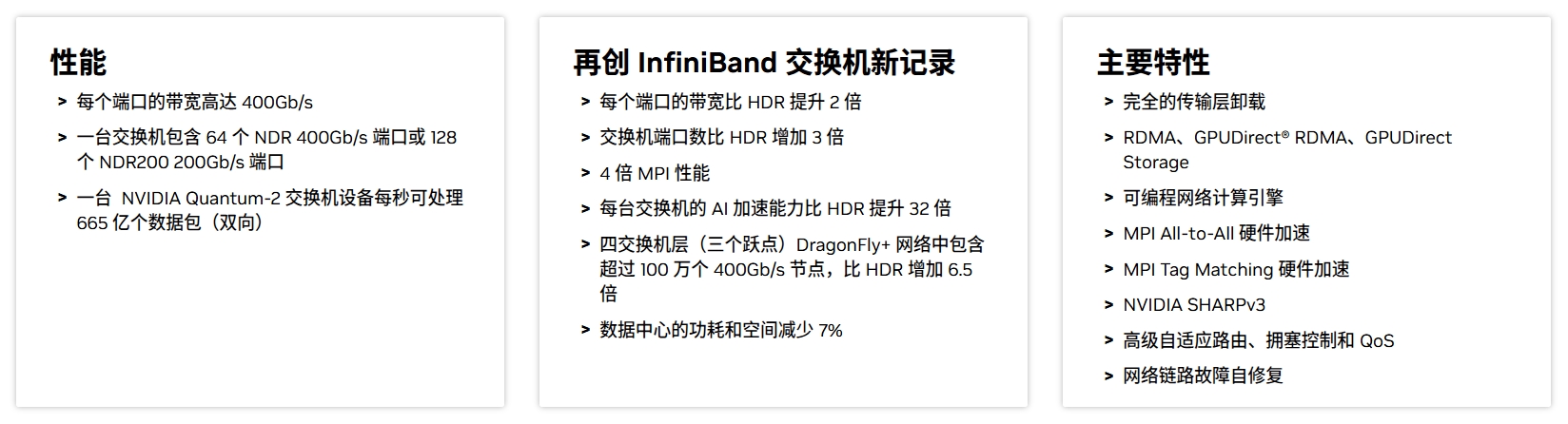

基于NVIDIA Quantum-2的QM9790交换机系统在1U标准机箱设计中可提供64个NDR 400Gb/s InfiniBand端口，单个交换机承载每秒 51.2 太比特 (Tb/s)的聚合双向吞吐量，具有超过每秒665亿数据包(BPPS)的标志性容量。NVIDIA Quantum-2 InfiniBand交换机支持最新的 NDR 技术，可提供高吞吐量、网内计算、智能加速引擎、灵活性和稳健的架构，以满足高性能计算 (HPC)、人工智能和超大规模云基础架构应用，同时降低成本和复杂性。





作为理想的机架式 InfiniBand 解决方案，QM9790 NDR InfiniBand 固定配置交换机支持 Fat Tree、SlimFly、DragonFly+、多维 Torus 等多种拓扑，提供极高的灵活性。NVIDIA Quantum-2 还向后兼容前几代产品，以及广泛的软件生态系统支持。



NVIDIA Quantum-2 系列交换机管理方式



NVIDIA Quantum-2 系列交换机支持带管理或外部管理两种类型。



带管理交换机型号：MQM9700-NS2F、MQM9700-NS2R

外部管理交换机型号：MQM9790-NS2F、MQM9790-NS2R



内部管理的 QM9700 交换机具有板载子网管理器，可为多达 2,000 个节点提供简单、开箱即用的子网管理启动。子网管理器运行 NVIDIA MLNX-OS® 软件包，通过命令行界面 (CLI)、基于 Web 的用户 (WebUI)、简单网络管理协议 (SNMP) 或 JavaScript 对象表示法 (JSON) 接口提供全面的机箱管理。



外部管理的 QM9790 交换机可以利用先进的 NVIDIA Unified Fabric Manager (UFM®) 功能集，使数据中心运营商能够高效地调配、监控、管理、预防性故障排除和维护现代数据中心结构，以实现更高的利用率并减少总体运营支出。



NVIDIA Quantum-2 系列交换机应用场景

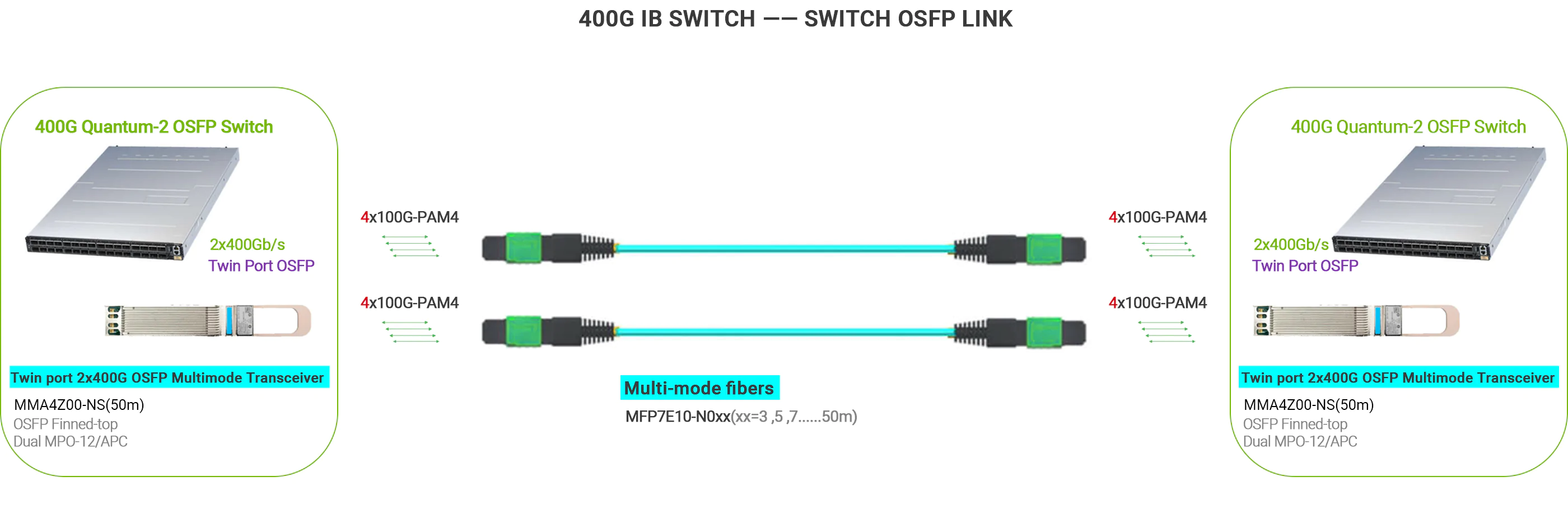

场景1：Quantum-2 NDR 400Gb/s InfiniBand 交换机 —— Quantum-2 NDR 400Gb/s InfiniBand 交换机

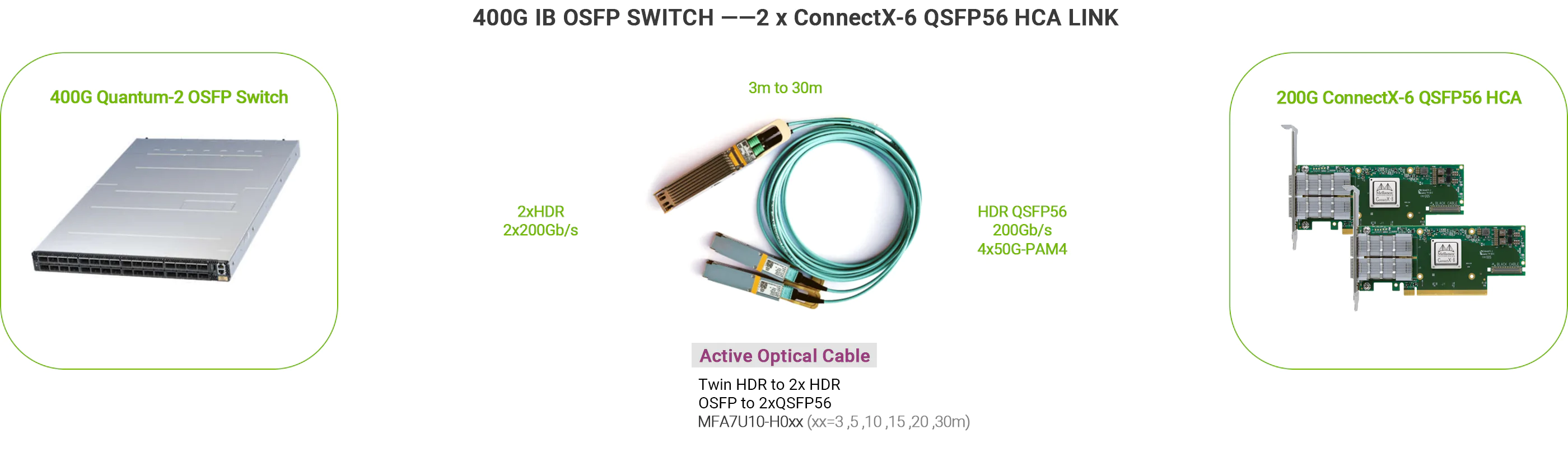

场景2：Quantum-2 NDR 400Gb/s InfiniBand 交换机 —— 2 x ConnectX-6 QSFP56 InfiniBand网卡

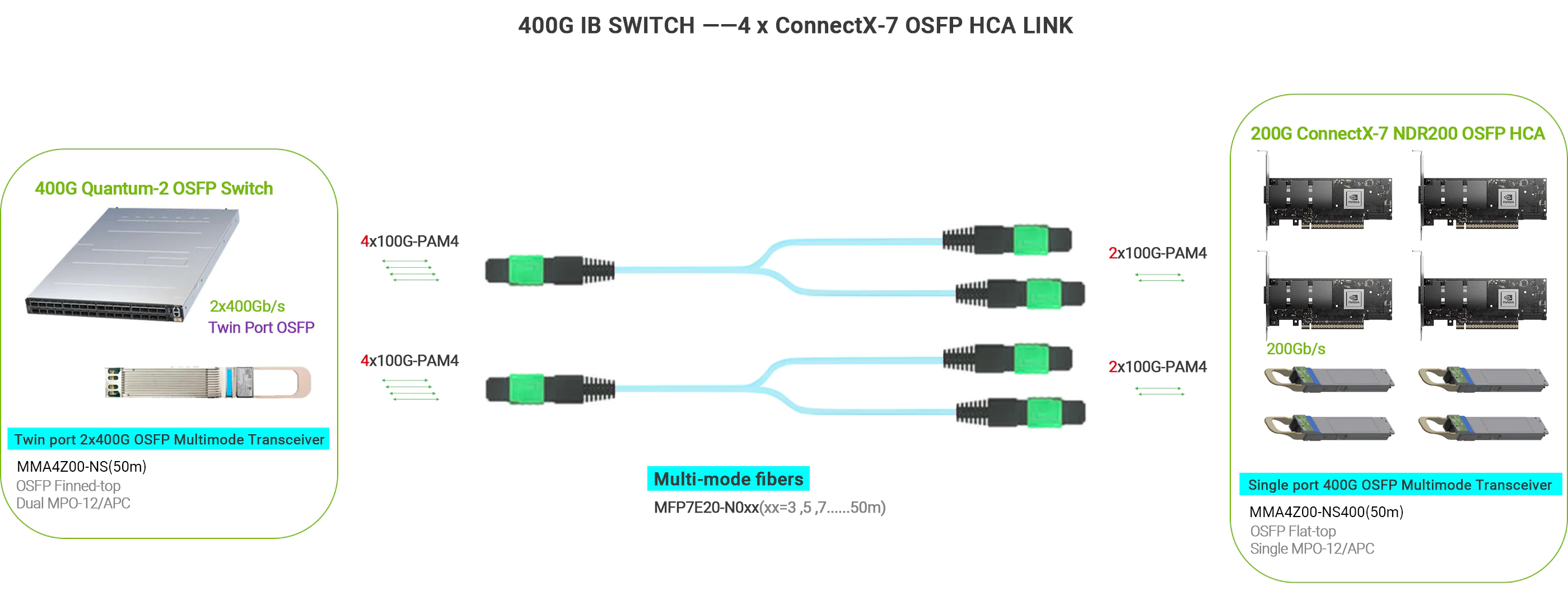

场景3：Quantum-2 NDR 400Gb/s InfiniBand 交换机 —— 4 x ConnectX-7 OSFP InfiniBand网卡







注：与 NVIDIA 产品相关的图片或视频（完整或部分）的版权均归 NVIDIA Corporation 所有。
