深入解析OCS：基于光层直连的交换技术

参考阅读：

• OCS市场空间、技术路线及产业链解析（附细分标的）
• 算力核心赛道：OCS光交换机核心技术路线解析

引言

在以生成式人工智能和大规模并行计算为代表的新型数据中心场景中，网络流量正由传统的“南北向”（也称为前端网络）为主，转向以节点间高频通信为特征的“东西向”（后端网络）为主。这一变化对网络的带宽、时延以及拓扑灵活性提出了更高要求。传统基于分组转发的电交换网络，在面对大规模集体通信（如 All-Reduce）时，逐渐暴露出拥塞、功耗和扩展效率方面的瓶颈。

在此背景下，OCS作为一种基于光层直连的交换技术，开始受到关注。通过在物理层建立按需的端到端光通路，OCS 能够绕过中间分组处理，实现超低时延、无阻塞带宽以及更优的能效表现，为AI训练集群和高性能计算网络提供了一种新的架构补充路径。

什么是OCS

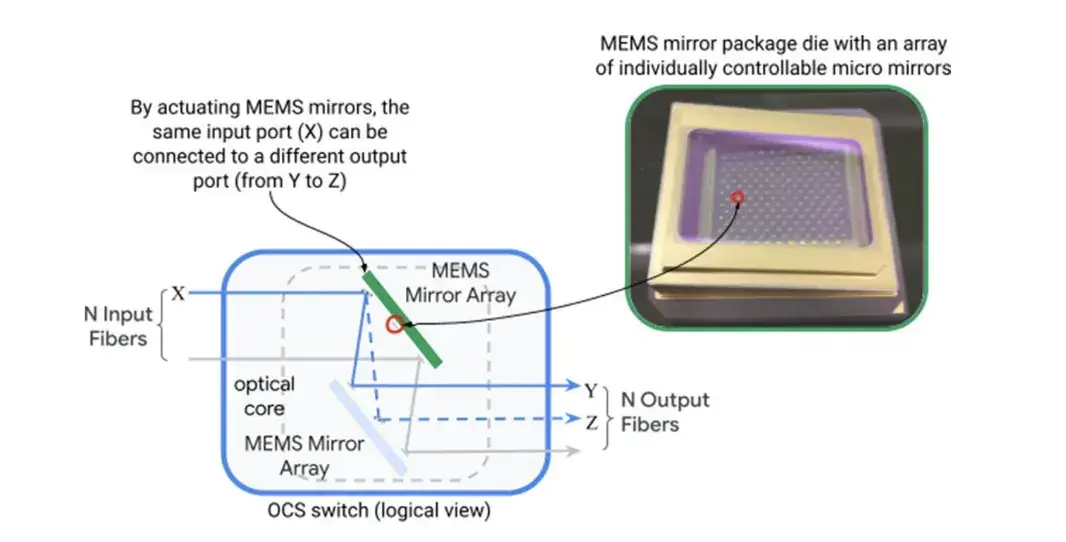

OCS（Optical Circuit Switch）是一种工作在物理光层的全光交换设备，其核心功能是在不同光纤端口之间按需建立直连的光通路，实现光信号的直接路由与互联。与传统交换架构不同，OCS在整个交换过程中始终保持光信号形态，无需经历“光-电-光（O-E-O）转换”，而是通过光学方式（如微机电系统微镜阵列等）改变光的传播路径，将输入端口的光信号切换至目标输出端口。

从本质上看，OCS更接近于“光纤层面的连接重构设备”，类似于在网络中动态调整光链路的连接关系，而非对数据包进行解析和转发。这使其具备超低时延、无协议依赖以及高带宽透明传输等特性。

需要指出的是，OCS并非对传统电交换机的简单替代，而是作为补充技术存在。在当前数据中心网络中，电交换机仍承担流量调度与协议处理等核心功能，而OCS则用于在高带宽、固定或半固定通信场景下，提供高效的直连路径。尤其是在AI训练等大规模集体通信场景中，OCS能够显著提升网络传输效率与资源利用率。

超擎数智专为高端 AIGC 智算场景打造的N9520-64OC 800G 智算交换机，正是 OCS 光层网络的核心电层配套设备。N9520-64OC作为 800G 电交换产品，承担起 OCS 光层无法覆盖的协议解析、精细流量调度、业务逻辑转发、低时延紧耦合通信等核心职责，与 OCS 形成 “光层高带宽无阻塞直连 + 电层精细化智能管控” 的协同架构，成为大规模 AI 集群网络的核心枢纽。

OCS优势是什么？

作为一种基于物理光层的交换技术，OCS在能效、带宽利用及网络架构灵活性等方面展现出明显优势，尤其适用于高带宽、低时延要求的AI与高性能计算场景。

• 能效与时延方面：OCS通过消除“光-电-光（O-E-O）转换”及数据包处理过程，显著降低了系统功耗与处理开销。相比传统电交换机需要进行信号转换与转发决策，OCS仅在光层完成路径切换，单跳时延更低且抖动更小，能够提供稳定、可预测的传输性能，这对于大规模AI集群中的集体通信尤为关键。

• 带宽能力与速率适配：OCS不依赖交换芯片的固定速率限制，而是直接利用光纤的物理传输能力，实现真正的速率透明。无论是400G、800G，还是未来的1.6T及更高速率，OCS均可支持而无需更换设备，仅需升级两端光模块即可。这种特性不仅提升了链路利用效率，也显著延长了设备的生命周期，降低了数据中心在代际升级过程中的硬件替换与运维成本。

• 网络架构层面：OCS具备良好的可重构能力。通过与软件定义网络（SDN）结合，可以按需动态调整光路连接关系，灵活构建不同的逻辑拓扑，从而提升集群资源利用率，并增强网络在故障场景下的恢复能力。同时，OCS支持按需扩展和增量部署，可根据业务规模逐步扩容，避免一次性大规模投入。

总体而言，OCS通过在光层实现高效、透明的连接能力，为数据中心提供了一种低功耗、低时延且具备长期演进能力的网络基础设施补充方案。

OCS的局限性

尽管OCS在光层交换方面具备显著优势，但在实际部署中仍存在一定限制，需要结合具体场景理性评估。

• 切换时延方面：OCS通常依赖机械结构（如MEMS微镜）实现光路调整，其重构时延处于毫秒级，显著高于电交换机纳秒级的转发时延。因此，OCS更适用于连接关系相对稳定的场景，而不适合对实时切换或极低时延响应要求极高的业务。

• 成本层面：OCS当前仍处于较高定制化阶段，整体价格相对昂贵。例如，约300端口规模的OCS设备，批量采购价格通常在10万至12万美元区间，初期投入较高。

• 技术与生态角度：OCS的落地依赖于配套光器件与系统能力，包括定制化光模块（如集成环形器、波分复用器等）以及专用的调度与控制软件。目前相关产业链尚未完全规模化，整体生态成熟度仍有待提升。

• 应用范围：OCS更适用于流量模式相对稳定、路径调整频率较低的网络层场景，通常作为对现有电交换网络的补充，而非通用替代方案。

OCS核心技术方案

当前，OCS主要沿四种技术路线发展，包括基于MEMS（微机电系统）、液晶、压电陶瓷以及硅光波导的实现方案。

MEMS（微机电系统）技术

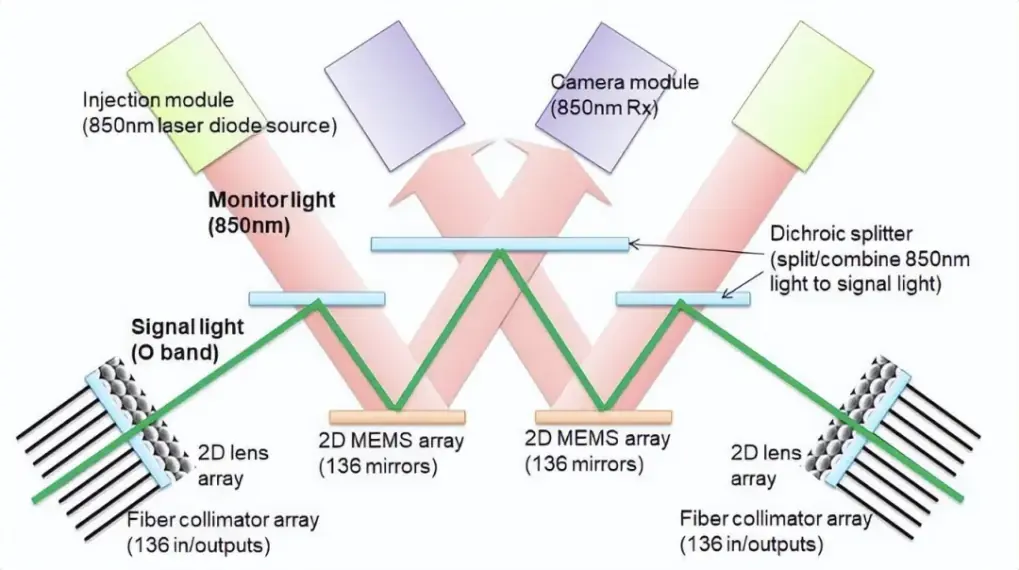

MEMS是当前OCS中最为成熟、应用最广泛的技术路线之一。其核心原理是在硅基晶圆上构建微型反射镜阵列，通过调节微镜角度改变入射光的传播方向，从而将光信号精确路由至指定输出端口，实现光路切换。

在具体实现上，MEMS方案通常通过两组可动态调节的微镜阵列完成光路控制：输入光信号经准直后形成平行光束，首先由第一组微镜反射至目标位置，再由第二组微镜进行二次反射与校正，最终耦合进入对应的输出光纤。这种三维空间中的光路调度方式，使其具备较高的控制精度与稳定性。

根据结构形式的不同，MEMS光开关主要分为2D MEMS和3D MEMS两类。

• 2D MEMS基于平面结构，通过静电驱动反射镜实现固定方向的光路切换，结构相对简单，制造难度较低；
• 3D MEMS则支持微镜在两个轴向上的自由旋转，可实现更灵活的光路控制，同时在尺寸、功耗、插入损耗及串扰等方面表现更优。

整体来看，MEMS技术在可靠性、稳定性以及工程成熟度方面具备优势，能够较好满足数据中心对大规模、高速光连接的需求，因此成为当前OCS主流实现方案。

数字液晶技术（DLC）

数字液晶（Digital Liquid Crystal）是一种非机械式的光交换方案，其核心原理是通过外加电场调节液晶分子的取向，从而改变光的偏振状态与传播路径，实现光通道的重构。相比依赖机械运动的方案，DLC通过纯电控方式完成光路切换，无需运动部件。

在具体实现中，输入光信号首先经过双折射器件调整偏振状态，在未施加电压时，光信号按既定路径传播；当施加电压后，液晶分子取向发生变化，进而改变光的偏振方向，在偏振分束器的作用下被引导至目标输出端口。通过级联液晶延迟器与双折射结构，可实现多端口之间的灵活调度，当前规模可支持至数百端口级别。

该方案在可靠性、使用寿命以及驱动功耗方面表现较好，同时具备一定的成本优势。但其光路切换时间通常在数百毫秒量级，明显慢于MEMS等方案，因此更适用于对切换频率要求不高的场景，如网络冗余备份等应用。

压电陶瓷（DBS/DLBS）技术

基于压电陶瓷的光交换方案（又称直接光束偏转，DBS/DLBS）利用材料的机电耦合效应，在施加电压时产生微米级精确形变，从而驱动光学器件实现光路切换。

其基本结构由光纤准直器阵列、二维压电驱动器以及位置控制单元构成。光纤准直器固定在压电执行器上，多个准直器排列形成二维阵列，并与对侧阵列相对放置。当压电陶瓷在电压作用下发生位移或角度倾斜时，可精确调整光束的发射方向，使输入与目标输出端口对准，从而完成光通道连接。

该方案具有响应速度快、插入损耗低等特点，同时具备较高的控制精度，适用于对切换性能和光学效率有一定要求的应用场景。

硅光波导技术

硅光波导方案是一种基于芯片级集成的光交换技术，通过在硅基芯片上构建光波导矩阵，实现光信号在预设路径中的传输与切换。其核心原理是利用热光效应或等离子色散效应（如载流子注入/耗尽）改变波导材料的折射率，从而动态控制光路，实现交换功能，典型实现包括基于马赫-曾德尔干涉仪（MZI）的结构。

与MEMS等机械方案不同，硅光波导无需任何运动部件，能够通过电信号直接调制光路径，具备更快的响应能力，其切换时间通常可达微秒甚至更低量级，更适用于流量变化频繁的场景，如AI Scale-up和内存池化等应用。

在工程实现上，该方案具备高集成度和良好的CMOS工艺兼容性，可基于现有半导体制造体系进行大规模生产，并支持开关矩阵与驱动电路的单片集成，具有较好的扩展潜力。

不过，硅光波导方案目前仍面临一定挑战，包括相对较高的插入损耗，以及在多通道、大规模阵列下的串扰和可靠性问题。此外，该技术整体仍处于发展阶段，尚未实现大规模商用部署。

OCS应用场景

OCS并不适用于所有网络环境，其应用具有明确的层级定位与使用条件，主要集中在对带宽要求高、流量模式相对稳定的场景中。

• AI训练集群中：OCS是当前较为成熟且规模化落地的应用方向。通过连接大规模AI加速芯片（如TPU）集群，构建如3D Torus（三维环面）等拓扑结构，OCS能够支持数千至上万颗芯片之间的高效协同训练，提升整体计算资源利用率。

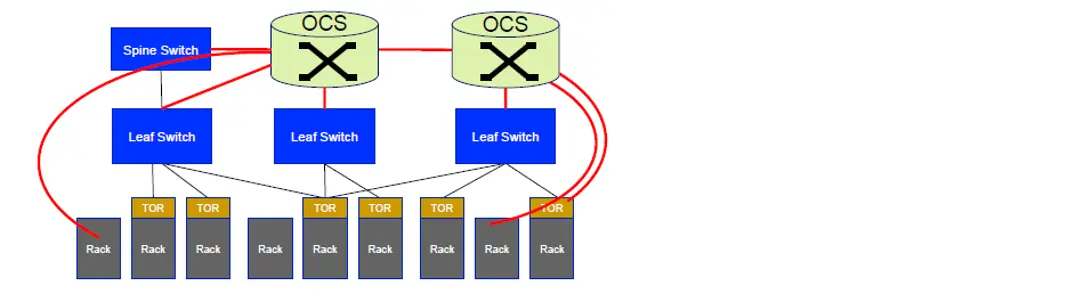

• 数据中心骨干网络层（Spine层）：OCS可用于替代部分传统电交换机，主要处理路径相对固定的大规模“象流”数据。这类场景通常不需要频繁切换链路，适合OCS提供高带宽、低功耗的直连能力。

• 数据中心互联（DCI）场景：OCS可作为光交叉连接设备，连接不同数据中心或园区网络，提供灵活且高带宽的互联通道，满足跨区域数据传输需求。

此外，OCS也可用于网络冗余备份。当主用电交换机发生故障时，可通过OCS快速切换光路，实现业务恢复，从而提升整体网络的可靠性。

需要注意的是，OCS并不适用于流量频繁变化、对实时性要求极高的网络场景，例如GPU/TPU之间紧耦合通信的南向网络。这类场景对切换时延要求极高，而OCS基于机械结构的毫秒级切换速度难以满足相关需求。

针对 OCS 在毫秒级切换时延、低时延紧耦合通信、动态流量调度上的局限性，N9520-64OC 可以为其弥补空缺。N9520-64OC深度优化 RDMA 无损网络，支持 PFC/ECN 流控、MMU 内存调优，构建端到端低时延 RoCE 网络，纳秒级转发时延完全满足 GPU/TPU 紧耦合通信要求；同时搭载超擎数智RALB 远程动态负载均衡、ENLB端网协同的负载均衡，解决传统 ECMP 等价多路径冲突问题，可对 OCS 无法处理的突发性、动态性、精细化流量进行高效调度。

OCS 市场趋势

从市场发展来看，OCS当前仍处于早期导入阶段，短期需求相对集中，但长期增长潜力已逐步显现。

短期来看，OCS市场规模具备一定确定性，核心驱动力主要来自谷歌在TPU集群中的部署需求。预计2026年全球需求量约在1.8万至3万台之间：较为保守的预测约为1.8万台（其中MEMS方案约1.5万台、液晶方案约3000台）；乐观情况下，总需求可达2万至3万台，其中谷歌占约1.8万至2万台，甲骨文约2000台，其余为其他云厂商的测试性采购。以主流300端口设备、单价约10万至12万美元计算，对应市场规模约为18亿至36亿美元。

中长期来看（至2030年前后），市场预期存在较大分歧。一方面，谨慎观点认为OCS仍以谷歌为主导，其他云厂商（如微软、Meta、甲骨文）的投入主要停留在测试与验证阶段，短期内难以实现大规模商用，预计到2027/2028年全球累计规模约为5万至8万台。另一方面，产业侧也释放出一定乐观信号，例如厂商已上调对OCS市场的长期预期，可寻址市场规模（TAM）被提升至超过20亿美元，同时应用场景正从AI集群内部互联逐步拓展至Spine层替代及数据中心互联（DCI）等方向。

从产业与生态角度看，当前OCS核心厂商包括Google、Huber+Suhner、Coherent、Calient、Polatis和iPronics等。2025年，开放计算联盟（OCP）成立OCS项目组，推动全光交换技术向开放化发展，有望加速产业链成熟与市场渗透。同时，除谷歌外，微软、Meta及英伟达等头部厂商也在推进相关技术布局。例如，谷歌自TPU v4起已在AI集群中规模化引入OCS，并计划在未来结合内存池化架构进一步演进；英伟达则可能在下一代网络架构中引入OCS以实现拓扑可重构；Meta等厂商也在持续加大数据中心互联（DCI）基础设施投入。

总体而言，尽管OCS在成本、插入损耗及重构时延等方面仍面临挑战，但随着应用场景拓展与生态逐步完善，其在光互联领域的长期发展潜力值得持续关注。

结论

总体来看，OCS作为一种面向光层的交换技术，在AI驱动的数据中心网络演进中展现出明确的价值定位：通过提供高带宽、低功耗和可重构的光连接能力，有效补充传统电交换网络在大规模集体通信场景中的不足。尽管其在切换时延、成本及生态成熟度方面仍存在一定限制，但随着技术演进与应用场景的逐步拓展，OCS有望在AI集群、数据中心骨干及DCI等领域持续渗透，成为未来数据中心网络架构中的重要组成部分。超擎数智 N9520-64OC，正是 OCS 与电交换协同演进的标杆性落地产品，为 AI 驱动的下一代数据中心网络提供了成熟的 “光电协同” 解决方案。其不仅支持SDN 软件定义网络，可与 OCS 的 SDN 控制平台无缝对接，实现光电路径与电路径的统一调度、协同重构；同时针对 AIGC 场景做了全维度优化，从 800G 高带宽传输到万卡级集群支撑，从 RDMA 无损网络到 AI 智能运维，均能与 OCS 光层技术深度适配，解决传统电交换网络的拥塞、功耗瓶颈，成为大规模 AIGC 智算集群和高性能计算数据中心的核心网络支撑。
