Shuffle 综合布线解决方案

Shuffle 原理与应用价值

什么是光纤网络中的 Shuffle?

Shuffle（也称为 Meshing，网状重组）对于管理数据中心复杂杂乱布线需求至关重要，尤其是在面对高密度连接以及大量服务器或交换机时。它有助于高效组织和路由光纤链路，从而确保最佳性能，并降低安装和维护过程中出现错误的风险。

通过采用光互连组件，Shuffle 能够减少 Spine-Leaf 网络中的布线复杂度，并支持数据传输。光纤 Shuffle 本质上是对光纤进行重新分组，以提供更多的光纤连接方式。它能够将一组输入光纤映射到另一组输出光纤，实现光纤连接关系的重构。

Shuffle会对数据中心的可扩展性产生什么影响?

Shuffle 通过简化新交换机和服务器的集成过程，显著提升数据中心的可扩展能力。使系统能够在不增加布线复杂度的情况下轻松扩容。借助光互连组件，数据中心能够更加容易地实现横向扩展。其实现方式是将光纤连接组织为独立的通道，从而减少大量单独连接的需求，并允许通过单一信号将多个通道从 Spine 或 Leaf 交换机连接到中央光互连组件。这种方法有助于实现网络架构的“扁平化”，促进系统扩展，提高基础设施利用率，同时保持高性能和信号完整性。

Shuffle Solution 在AI数据中心网络架构中的应用

基于Shuffle组件的端口拆分与轨道优化组网

在面向AI大算力集群的轨道优化（Rail-Optimization）网络架构中，基于 Shuffle 组件的多平面组网深度融合了交换机背面的高密端口拆分（Port Breakout）与物理拓扑的交互织。

在交换机层面，Leaf 交换机的高速率下行/上行端口（如 800G/1.6T）通过通道拆分技术，在逻辑和物理上被重构为多个独立的低速率子通道（如拆分为 2x400G 或 8x100G）。这些拆分出的子通道分别对应不同的独立网络平面。

Shuffle Cable/Box 的核心角色，就是作为交换机高密部分口的"硬件路由器引擎"：它直接承接 Leaf 交换机拆分后的多路子通道，在组件内部通过固化的光纤交叉极性结构，将来自不同 Leaf 交换机、但在集群拓扑中处于同一个"轨道（Rail）"的拆分通道，精准且绝对对称地汇聚到对应 Spine 平面的交换机端口上。这种"端口拆分 + 物理交织"的精髓设计，完美保障了 GPU 节点间 Collective 通信（如 All-Reduce）在交换机层面的非阻塞、确定性低时延转发。

使用Shuffle组件如何实现：

物理高度集成：传统的多对多交叉连接需要数个机架的交叉配线。Shuffle组件在内部（线缆分支处或配线箱内部）固化了这种交叉关系，外部只需视为标准化的MPO接口，实现模块化即插即用。
支撑"轨道优化"（Rail-Optimization）：在800G/1.6T等高性能AI网络中，Shuffle方案能够确保每一个计算节点（如GPU）的算力通道到对应的Spine平面路径绝对对称、光纤长度高度一致，从而将物理引起的时延抖动降至最低。
极大降低误码与错配率：消除现场人工规划数十根线缆的"蜘蛛网"隐患。布线清晰度提升 80% 以上，工程部署与后期排障效率大幅提高。

基于 Shuffle 架构的 CX8 多平面拓扑实现

在 ConnectX-8 (CX8) 时代，单端口速率迈入 800Gbps 乃至更高。为了在大规模 AI 算力集群中构建两层 Leaf-Spine 扁平化网络，避免传统三层 Clos 架构带来的高延时和高交换机跨跳（Switch Hops），多平面组网（Multi-Plane Networking）与通道 Shuffle 技术已成为核心底座。

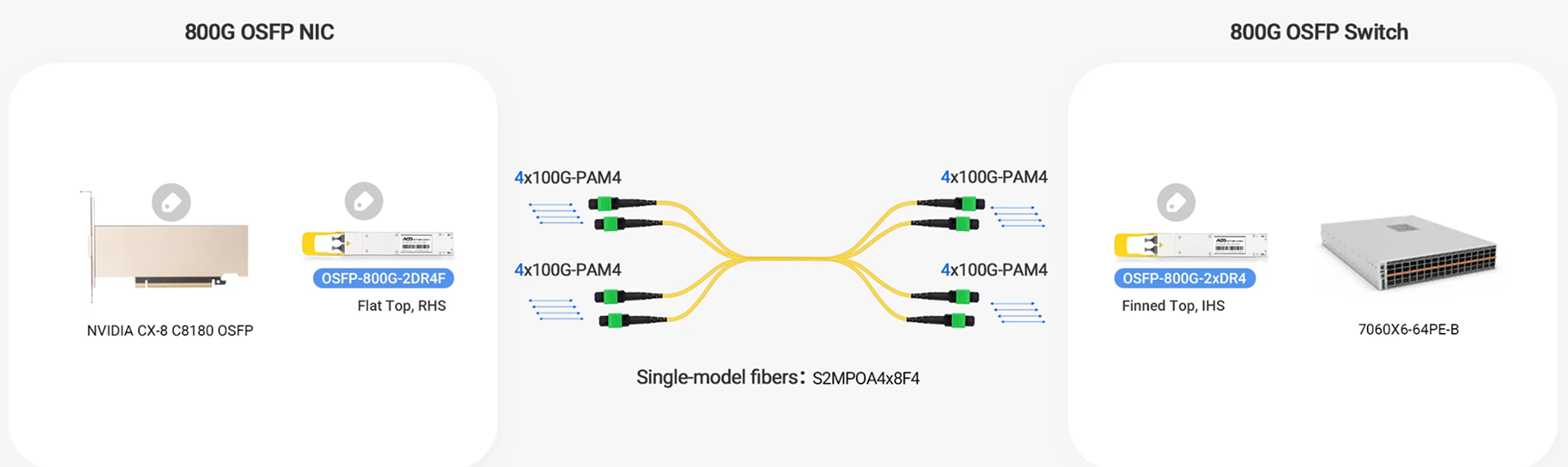

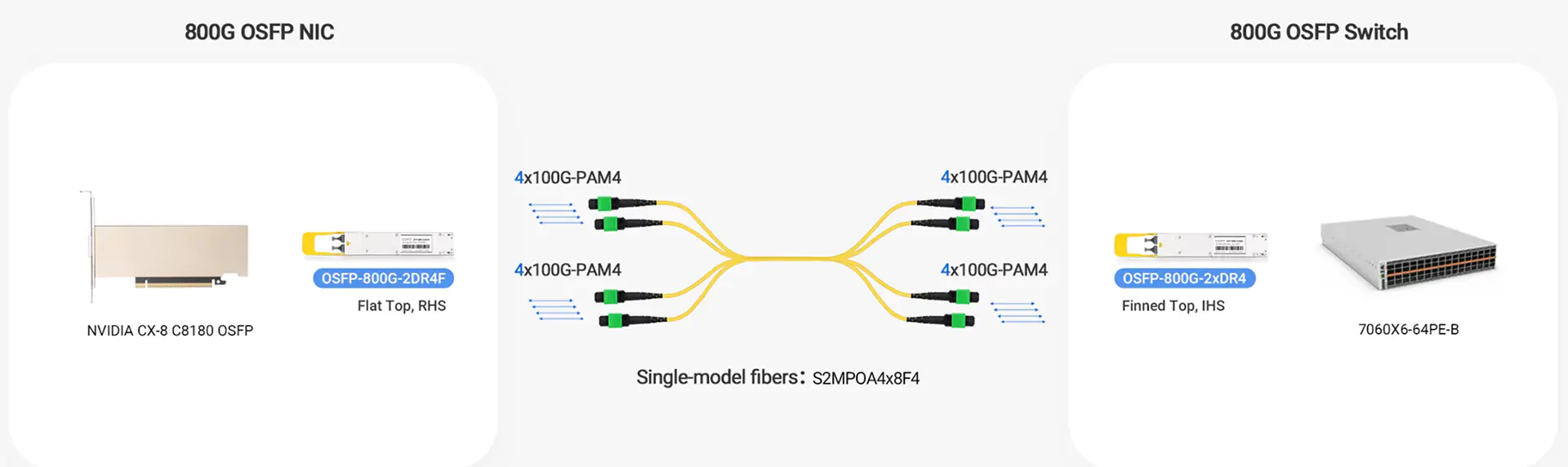

CX8 网卡通常将超大带宽的物理通道拆分为多个独立子通道（如 2x400G 或 4x200G），每个通道对应一个独立的、平行的网络平面。而 Shuffle Cable / Shuffle Box 的作用，就是从物理和光学层面高效、精准地完成这种"物理散开，逻辑聚合"的交叉配合。

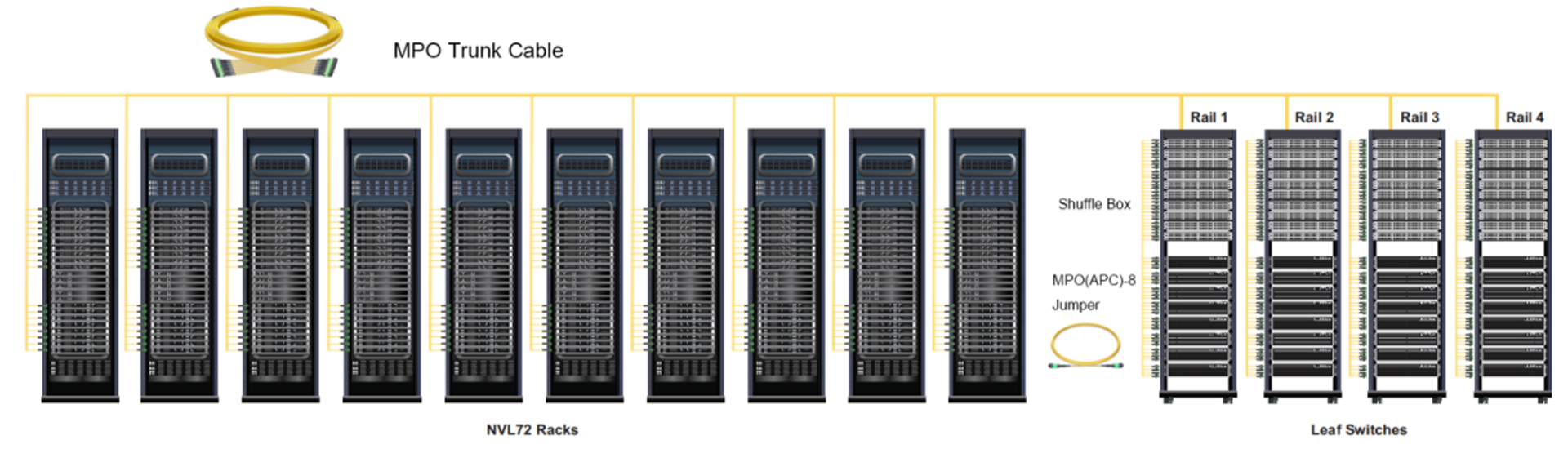

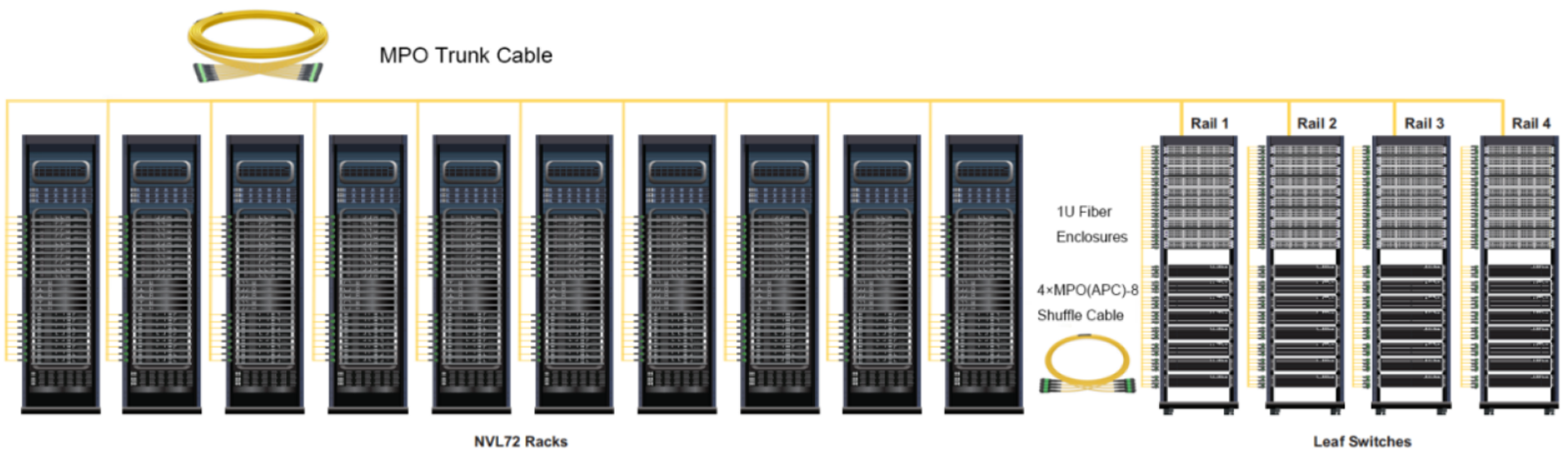

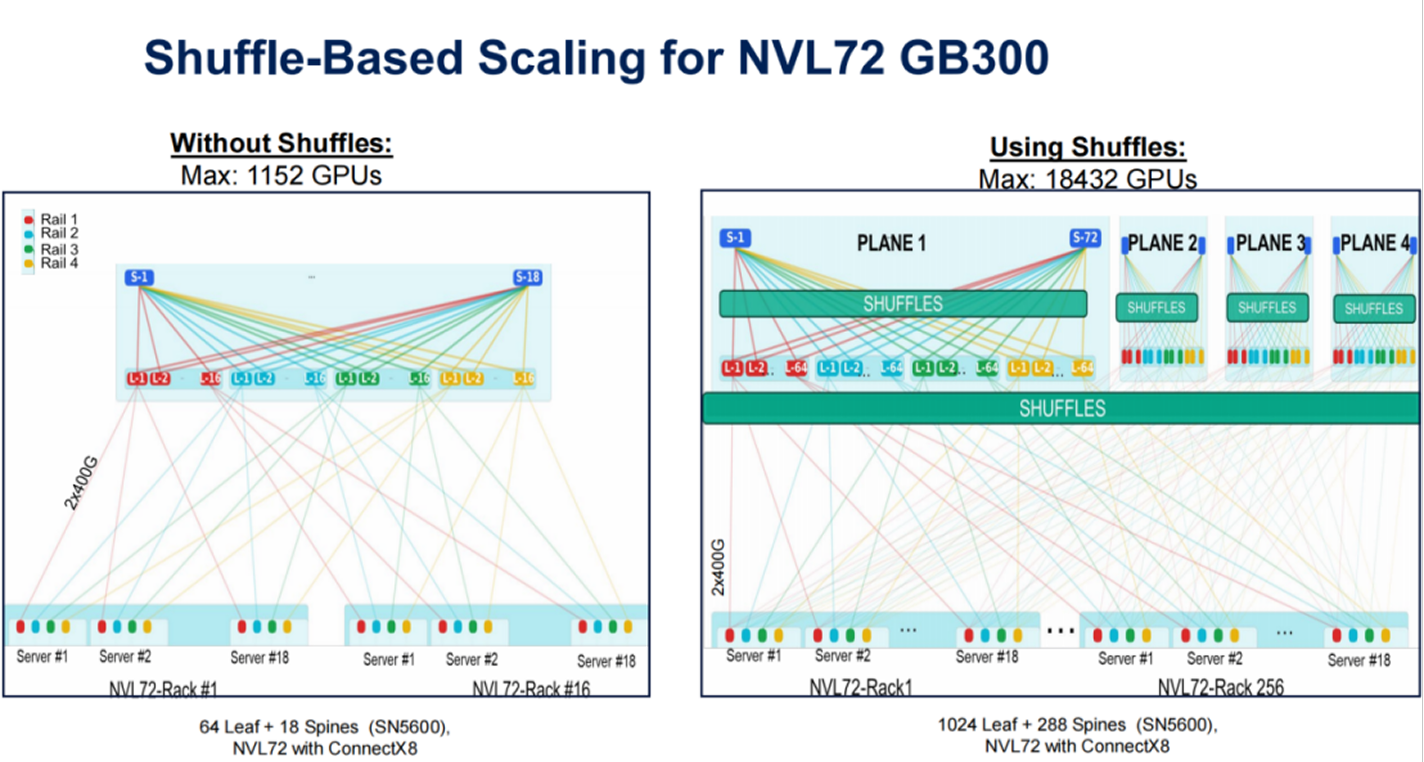

Shuffle-Based Scaling Topology for NVL72 GB300

以NVIDIA GB300 NVL72为例，传统直连布线下单集群最多承载1152个GPU。更换定制2x2 Shuffle Cable后，单集群GPU数量提升至18,432个，扩容能力增长16倍。每个GPU通过以2×400G运作的ConnectX-8网络卡连接，通道被breakout和shuffle以创造丰富的连接网状结构。

Shuffle 光缆在高密度 CPO 架构中的应用

Shuffle 组件是高密度 CPO（共封装光学）交换机和 AI 算力集群（如 NVIDIA Blackwell 架构网络、超大规模 Clos 架构）中的核心设计。

1. 降低故障爆炸半径，实现业务“无感”容灾

在传统的直连布线方案中，如果一台 CPO 交换机（或者交换机上的一个高密度硅光模块）发生硬件故障或需要停机维护，那么所有直接对接到这个模块的服务器/GPU 将会完全失联（100% 丢包），触发严重的业务中断。而引入 Shuffle 组件后，它在内部将一个光口中的多芯光纤打散并交叉分发到不同的上联/下联交换机上。网络层通过动态路由（如 ECMP）或底层重传，可以实现业务完全不断流、不中断，只是在维护期间带宽轻微降级。

2. 优化光链路损耗

CPO 架构对光功率预算的要求极其苛刻。传统的布线为了实现交叉备份，往往需要多层级连接，每经过一个适配器，都会引入 0.2dB 到 0.35dB 的插入损耗。而 Shuffle Cable 将中间的交叉逻辑在内部融合了，减少了中间配线架的转接次数，直接减少了连接点数量。这不仅为硅光芯片节省了宝贵的光功率，还大幅降低了因端面污染导致链路坏死的概率。

最常见的Shuffle方式有哪些

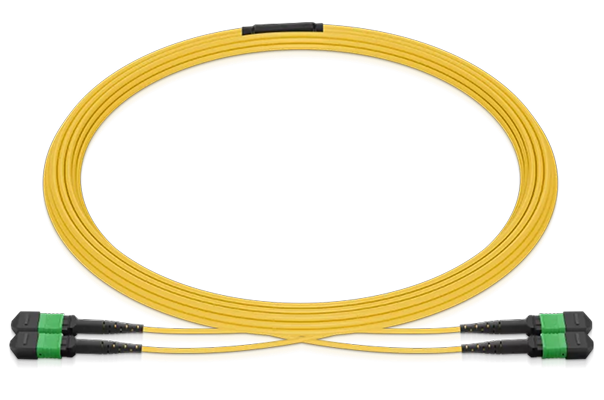

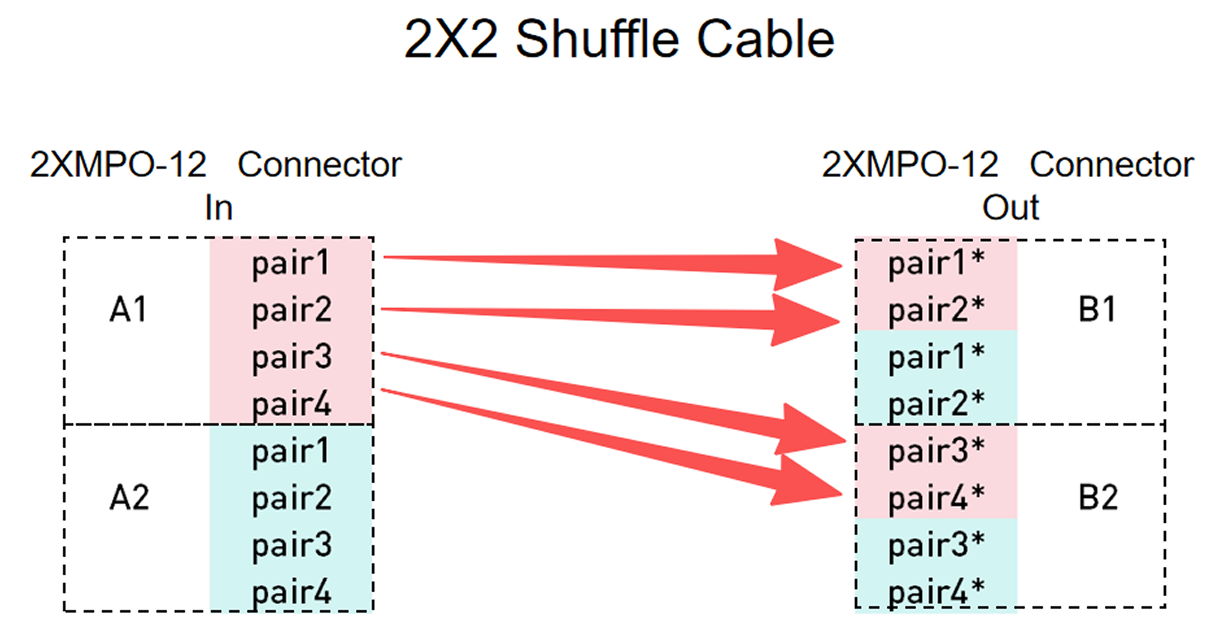

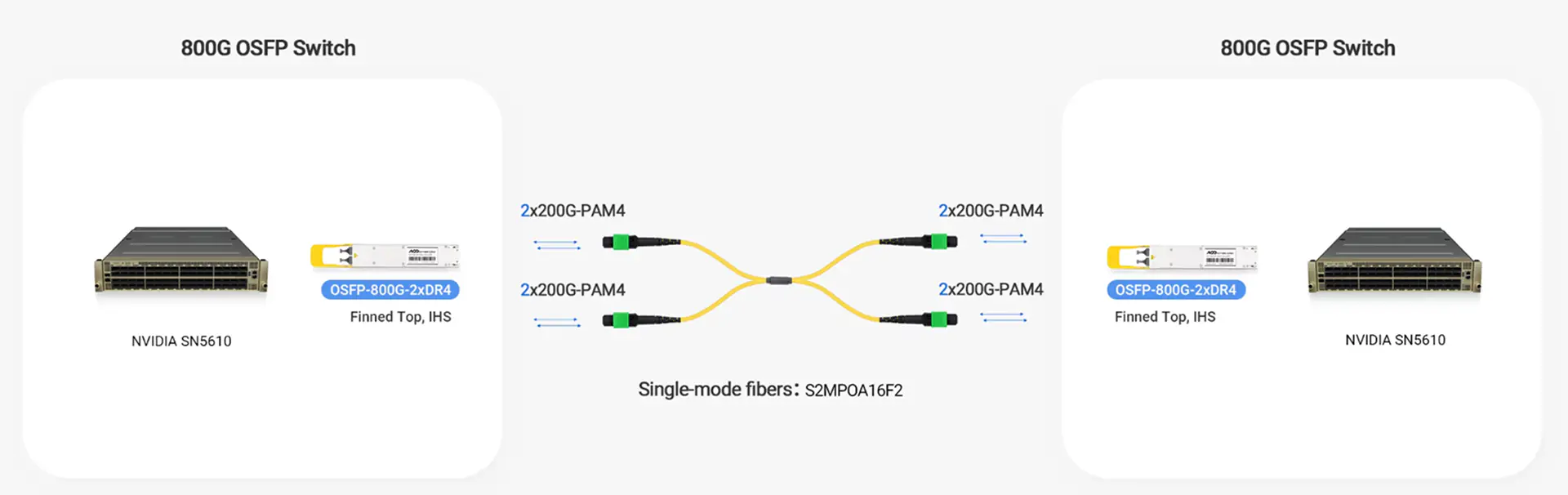

2x2 Shuffle

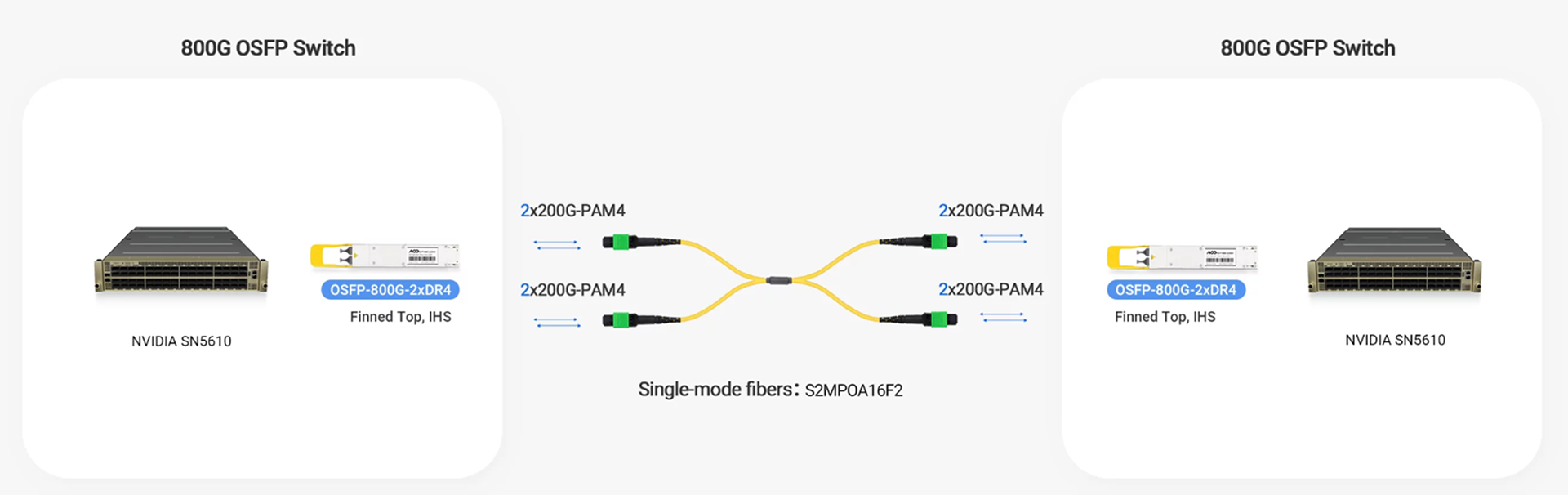

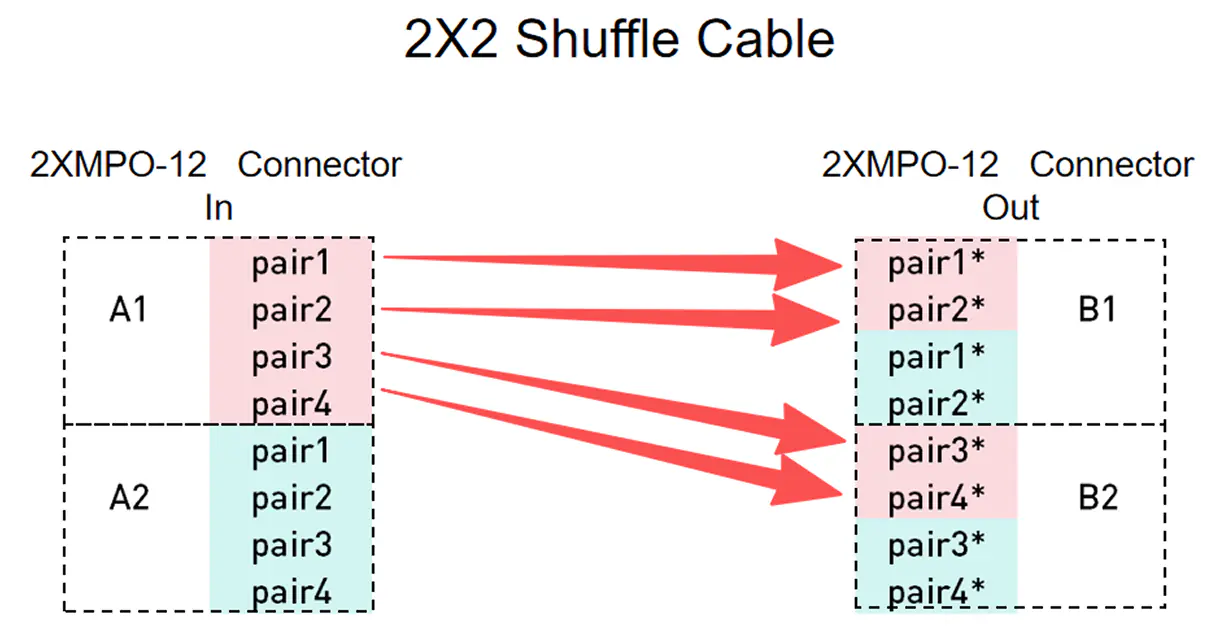

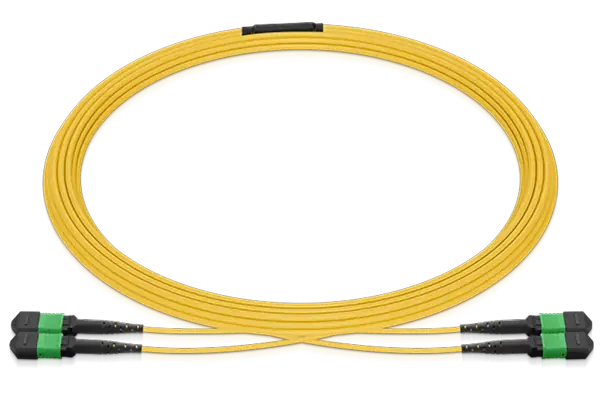

在 2×2 Shuffle 架构中，一个 MPO-8/12 连接器（左侧，未 Shuffle）的两组光纤被分配到两个 MPO-8/12 连接器（右侧，已 Shuffle）中。这种方案通过提供一种简单直连的光纤路由方式来简化光通道管理，并减少连接数量。它特别适用于布线管理要求较高，同时需要在不过度增加系统复杂度的情况下保持高效连接的应用场景，适用于 4 平面网络架构布线。与 4x4 Shuffle 相比，2x2 Shuffle 为每个连接提供两倍的带宽。

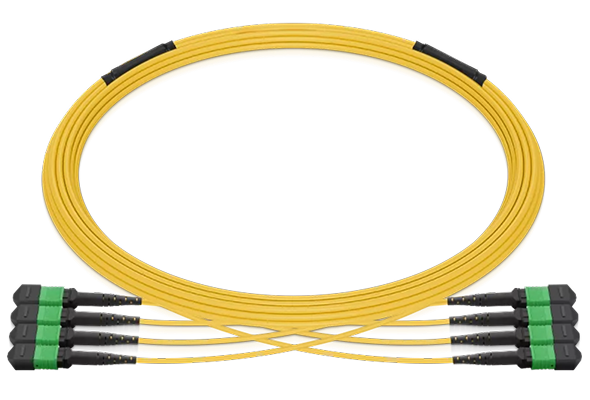

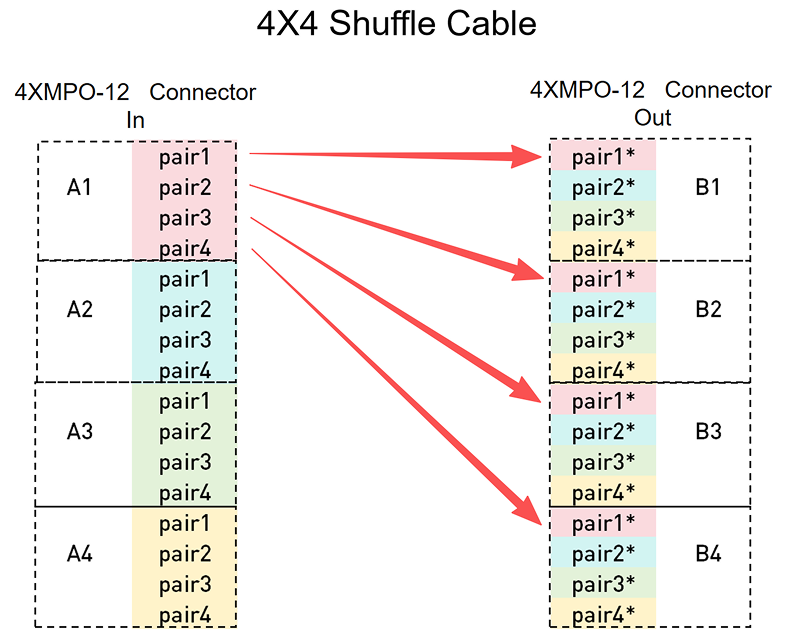

4x4 Shuffle

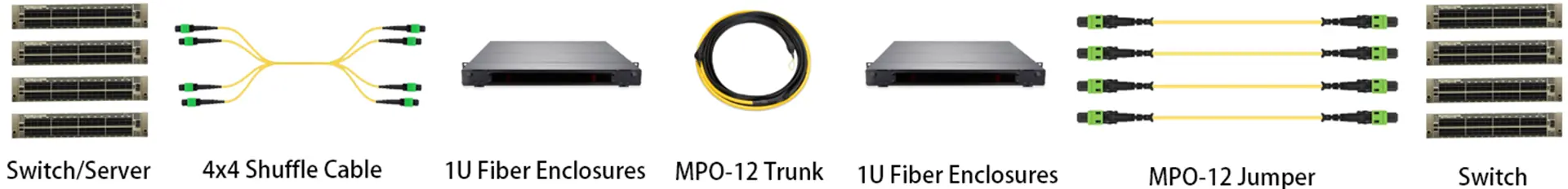

该方案将一个 MPO-8/12 连接器（左侧，未 Shuffle）的各芯光纤重新分配至 4 个不同的 MPO-8/12 连接器（右侧，Shuffle 后）。通过这种光纤重排方式，可在不增加 MPO 接口数量的前提下，将链路连接扩展到更多交换机端口。适用于 8 平面网络架构布线。

自定义Shuffle

还可以根据特定客户/项目需求创建自定义配置。

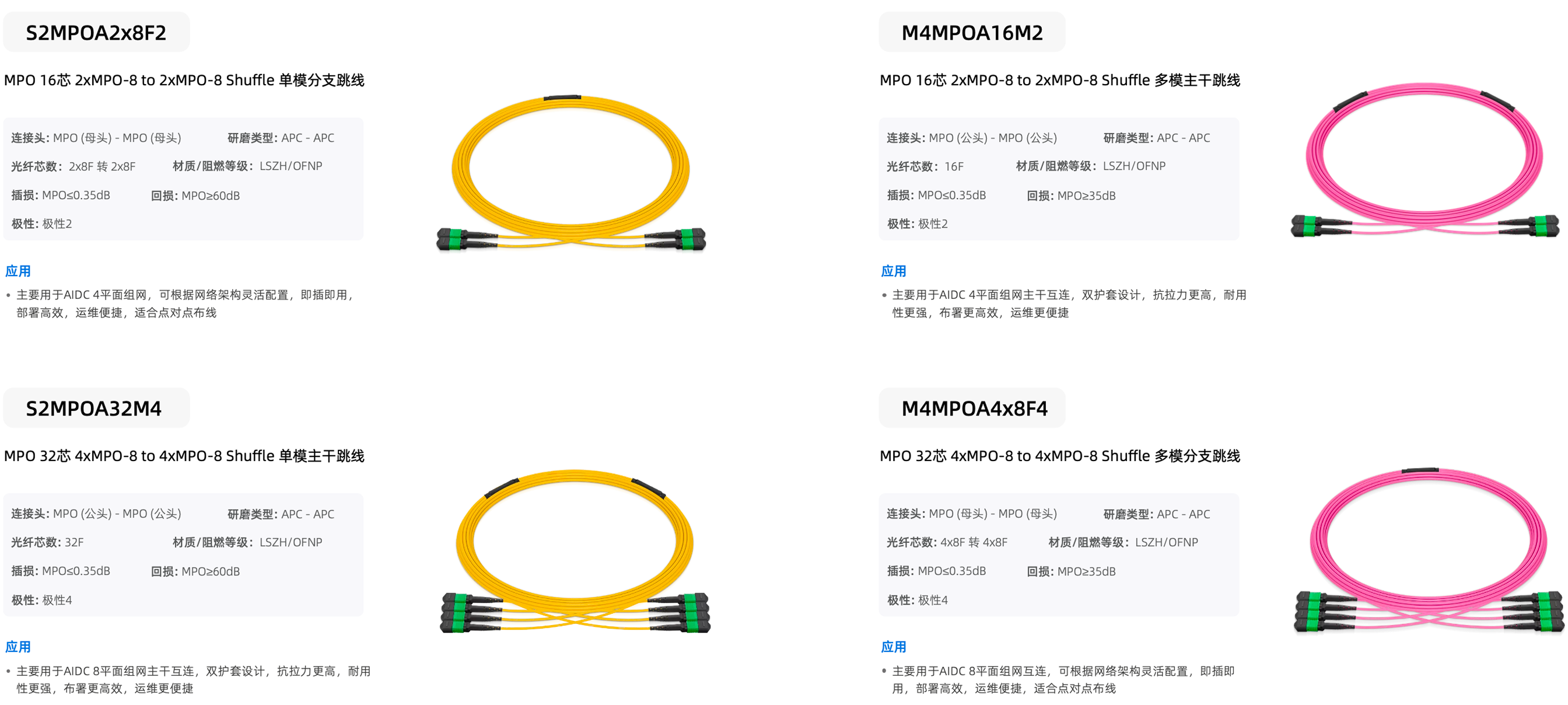

Shuffle Box & Shuffle Cable 产品介绍

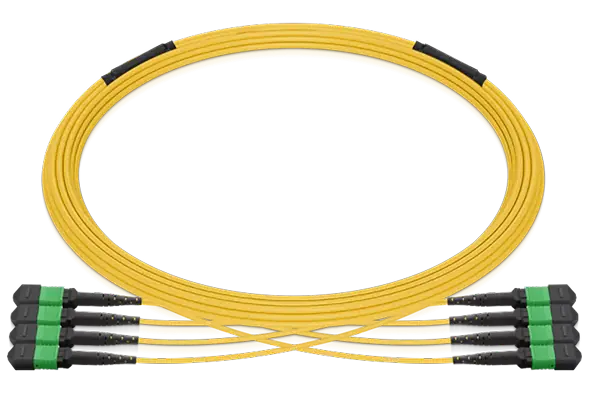

Shuffle Box 和 Shuffle Cable有什么区别?

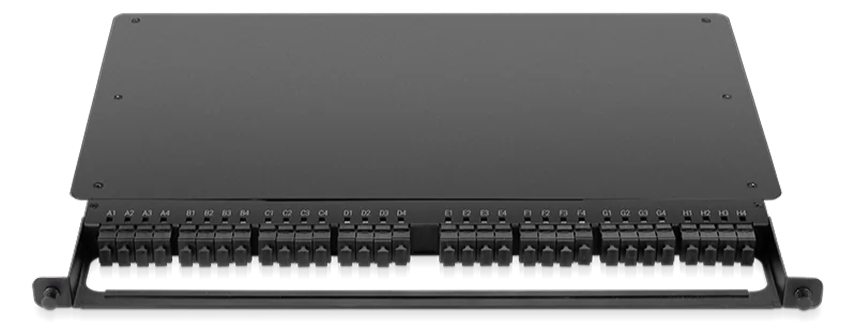

Shuffle Box

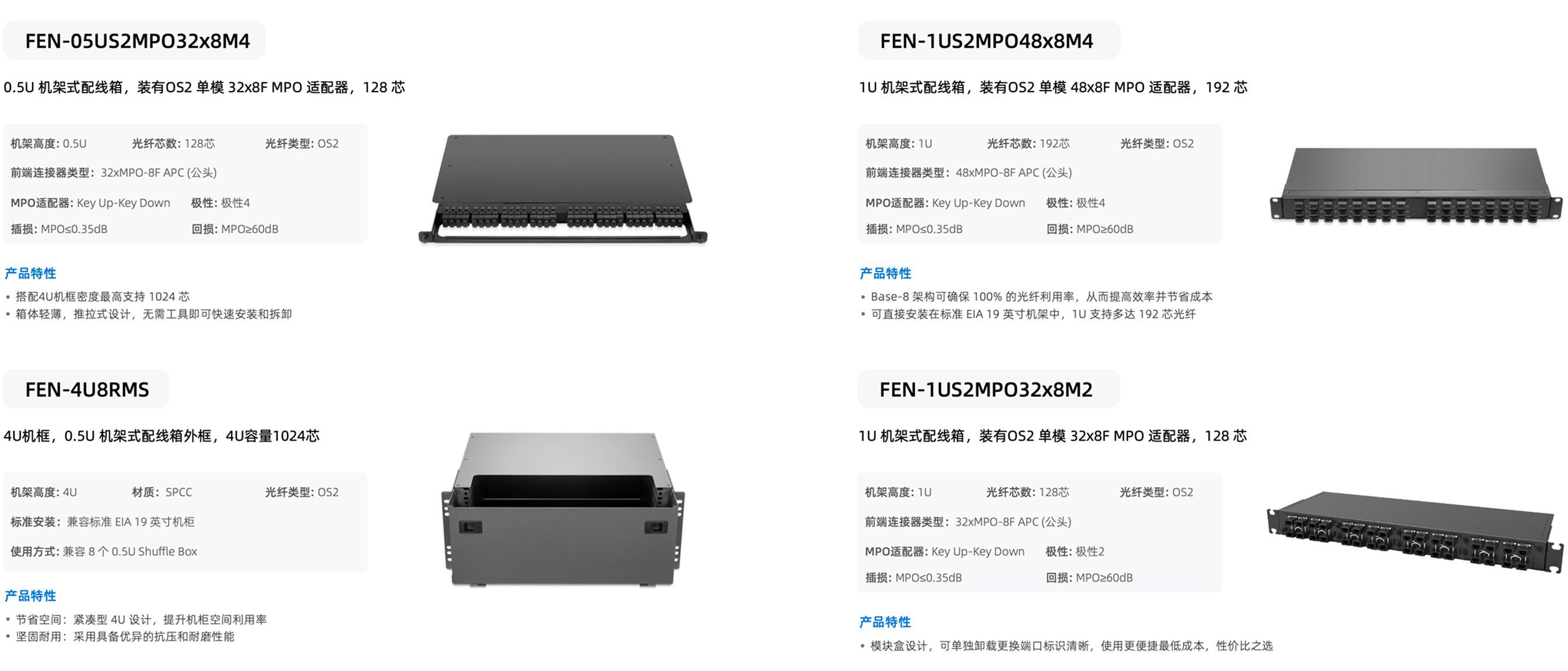

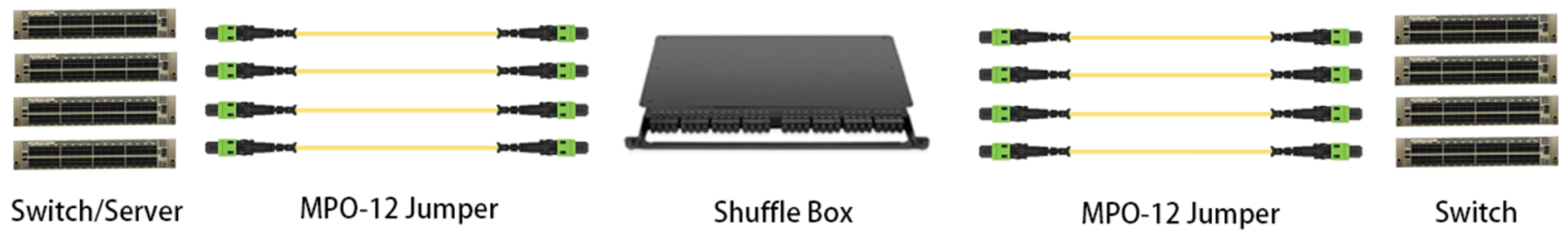

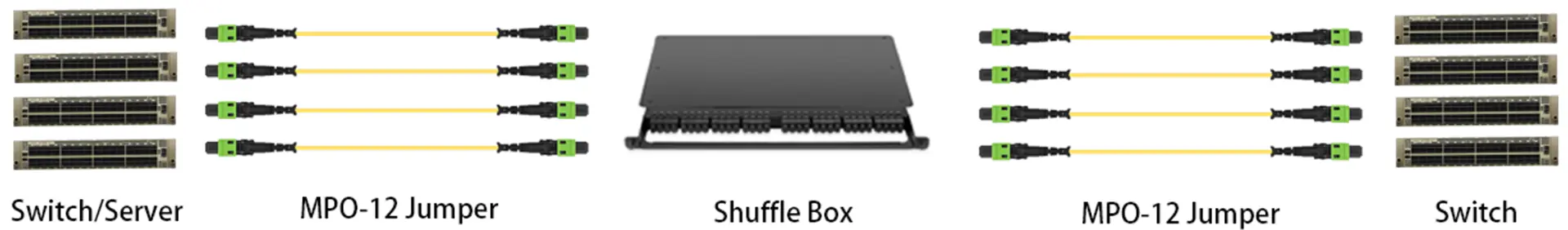

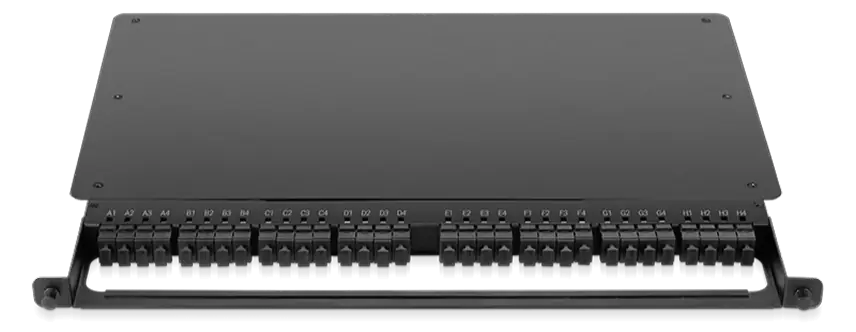

Shuffle Box 是一种无源光纤互连组件，专为在受控机房环境内处理复杂光纤互连需求设计。它内置用于固定光纤互连轨道的结构，在高密连接场景中可以显著简化现场部署。

提供光纤路由灵活性，支持定制化配置。
无需大规模现场人工配线即可搭建扩展网络。
相比未采用重组方案的网络，通过预编织光纤和简化连接流程减少安装时间。
减少对多个单独连接的需求，从而降低整体成本。
在不同互连之间保持高性能和信号完整性。

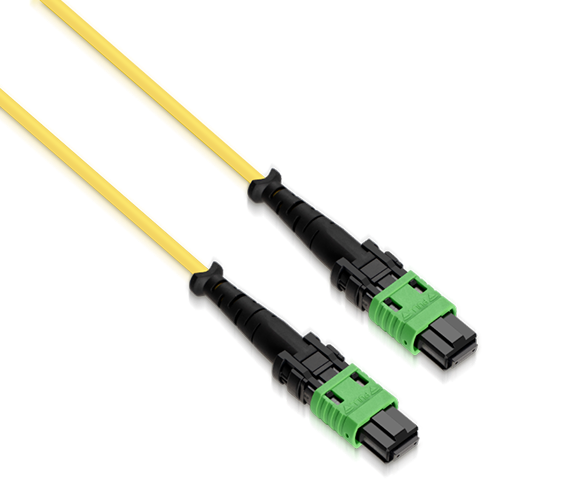

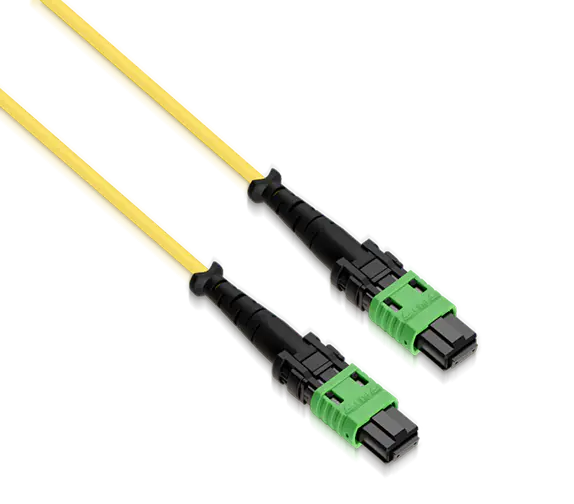

Shuffle Box 体积小巧紧凑，基于 MPO 设计让复杂高密连接网络的挑战转向更快的布线速度与更高的维护效率。因此超算与智算机房都可以更快速使用带有接口屏蔽设计的 MPO 预端接光纤跳线。相比传统方式，不仅减少高密度环境下的连接操作，提升布线密度和运维效率，还能降低误码与错插拔概率，保障网络运行的稳定性与可靠性。
