引言

大模型训练与 AI 推理持续向超大规模演进，GPU 集群规模正在从数千卡快速迈向万卡、十万卡，甚至更高等级。相比传统云计算场景，AI 集群对网络提出了更严苛的要求——不仅需要超高带宽与超低时延，还要求网络具备高密度全互联能力，以满足海量 GPU 之间频繁的 All-to-All 通信需求。传统布线方案已经难以满足超大规模 AI 网络对于规模、时延、稳定性与可维护性的要求。

而 Optical Shuffle 架构，正逐渐成为构建超大规模 AI GPU 集群的重要网络基础能力。其底层关键在于 Fiber Shuffle 能力，关于 Fiber Shuffle 的工作原理及不同的实现方式，请参阅：Fiber Shuffle Solution: Revolutionizing High-Density Fiber Optic Cabling in Data Center

传统布线为何难以支撑Large AI Clusters

当前大多数数据中心仍采用基于固定端口映射的一对一跳纤模式。这种方式在传统业务中运行稳定，但在 AI 集群场景中，其局限性迅速放大：

• 传统三层或多层网络架构存在较长的转发路径。数据在节点间传输需要经过多级交换，增加了尾部时延，不利于 AI 训练中的高频同步通信。

• 随着 800G 与 1.6T 光链路逐步普及，单机柜内光纤密度急剧上升。依赖人工跳纤不仅效率低，还容易引入误接、漏接等人为风险。

• 传统布线缺乏统一拓扑规则。每次扩容都需要重新规划链路结构，导致运维复杂度与故障定位成本持续上升。

这些问题的共同根源在于：传统架构无法在物理层对高速光模块内部的多通道信号进行灵活拆分与重新分配，从而限制了网络的扩展方式。

Shuffle架构如何提升AI集群扩展能力

在超大规模 AI 集群中，网络扩展的核心挑战，已经从“带宽是否足够”逐渐转向“如何在有限交换层级下维持大规模 GPU 间的高效互联”。

传统三层 Clos 网络虽然具备成熟的扩展能力，但随着 GPU 数量持续增长，其交换机数量、光模块规模、链路复杂度以及整体功耗都会快速增加。同时，多层转发路径也会进一步放大 AI 训练场景中的尾部时延问题。

Optical Shuffle Architecture 的核心价值，在于通过更加扁平化的互连方式，配合 Multi-Plane 网络设计，实现更高规模的 GPU 集群扩展能力。在这种架构下，网络不再依赖传统 Pod 边界进行扩容，而是通过跨平面的链路重组与资源池化，提升整体网络利用率与扩展效率。

与三层叶脊核心网络相比，两层叶脊网络可节省两跳交换机，从而降低网络对尾部延迟的影响。两层网络通常比三层网络减少 40% 的交换机和 50% 的光纤收发器。如果包含 GPU 叶光模块，则总收发器数量可减少约 33%。

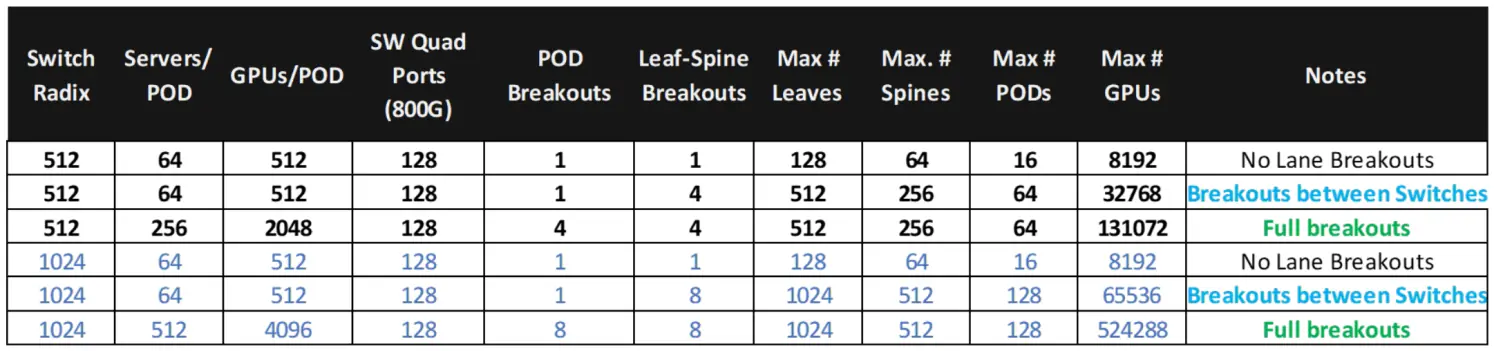

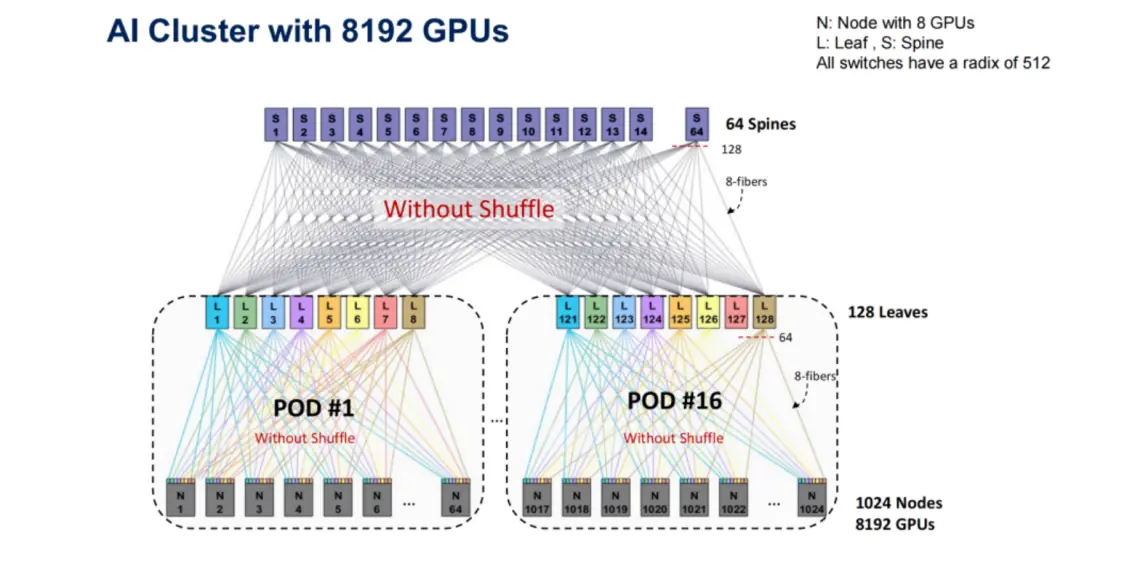

为了更直观地理解 Shuffle 架构对 AI 网络扩展能力的影响，可以对比不同组网方式下的集群规模变化。在相同 512 端口交换机条件下，传统两层叶脊架构通常会划分为多个独立 Pod，整体集群规模约为 8192 GPU。由于不同 Pod 之间仍依赖固定路径互联，跨 Pod 通信效率与整体资源利用率会受到一定限制。

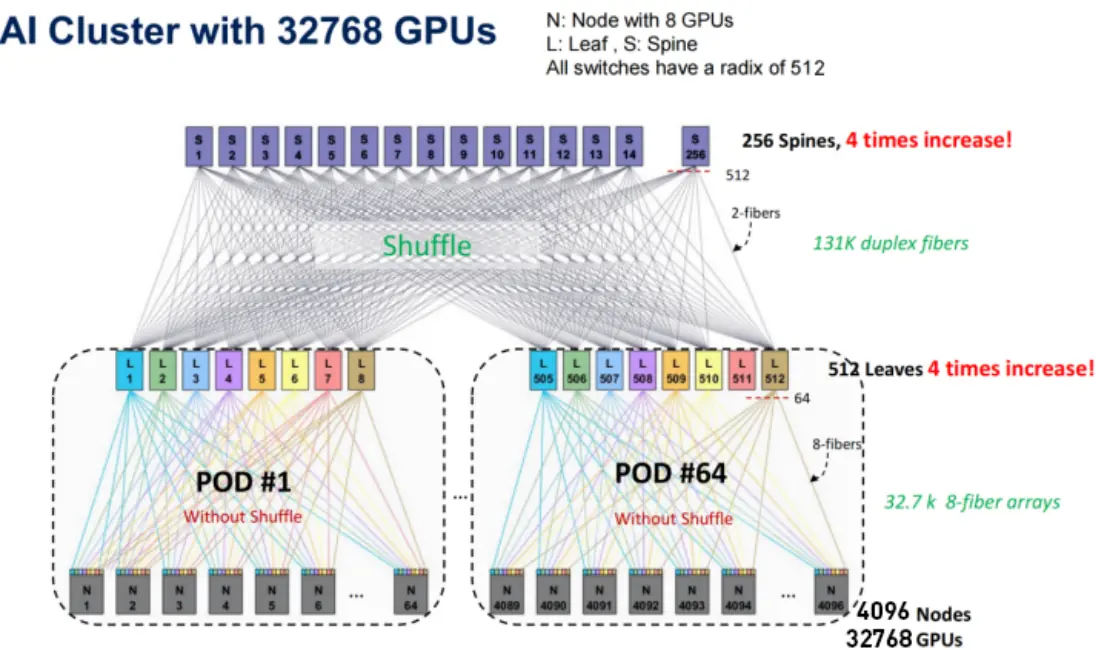

在引入 Optical Shuffle Architecture 后，网络能够以更加扁平化的方式进行资源组织与扩展，进一步弱化传统 Pod 边界带来的限制。在相同交换机规模下，集群规模可扩展至约 32768 GPU，相比传统两层架构提升约 4 倍，同时改善跨节点通信效率与整体网络负载均衡能力。

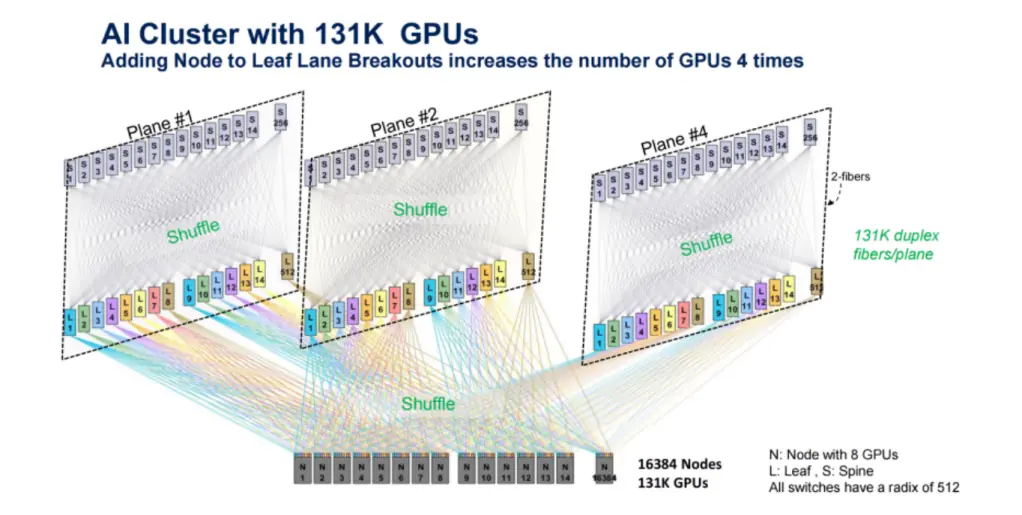

在此基础上，随着 Multi-Plane 网络进一步演进至四平面架构，网络互连能力还可继续提升。在不改变交换机配置的情况下，集群规模可进一步扩展至约 13.1 万 GPU。

Shuffle架构实际部署：NVIDIA GB300 NVL72

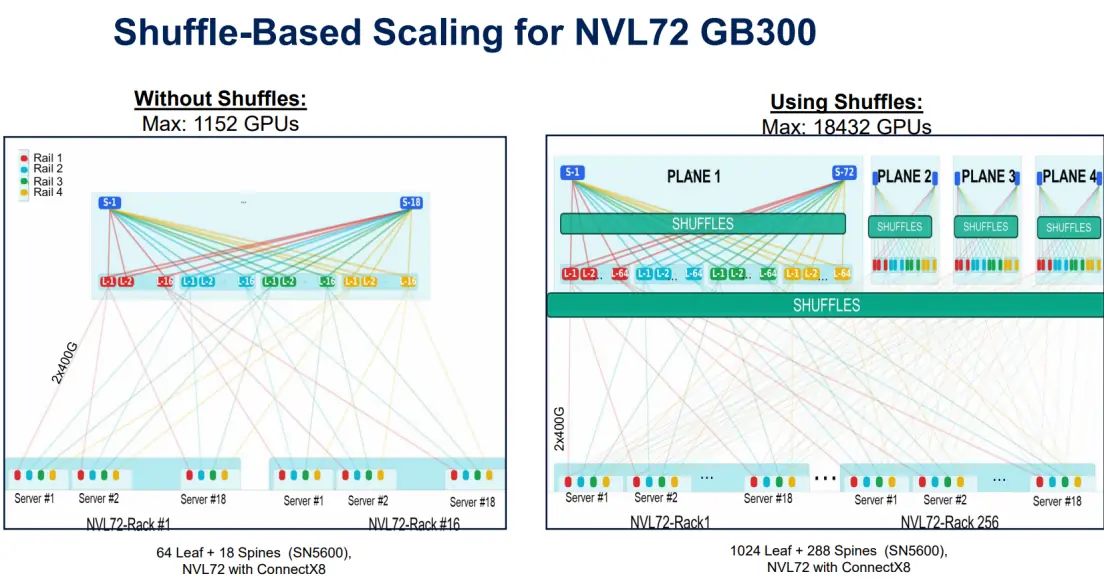

以 NVIDIA GB300 NVL72 为例，在传统直连布线架构下，单集群最多可支持 1152 个 GPU。

在引入定制 4×4 Shuffle Cable 后，单集群 GPU 数量提升至 18432 个，扩展能力提升约 16 倍。

在该方案中，每个 GPU 通过 2×400G 配置的 ConnectX-8 网络接口进行连接，光通道在物理层完成 breakout 与 shuffle 重组，从而构建出高密度、多路径的网状互联结构。该架构显著提升了系统整体扩展能力与网络弹性，为大规模 AI 训练与推理场景提供了更高效的底层通信基础。

如何实现大规模 Optical Shuffle 部署

在万卡至十万卡级AI集群中，传统多芯MPO跳线已无法独立支撑Shuffle拓扑的构建需求。其核心限制在于，标准MPO跳线采用固定极性与端到端直通结构，本质仍是“一对一”通道传输模型，仅能完成光信号的完整搬运，无法在链路内部实现通道拆分、交叉与重组。

然而，Shuffle架构的关键在于将单个光模块的多通道信号重新映射至不同交换机端口，这一能力已超出传统MPO跳线的物理设计边界，因此需要全新的结构化布线方案来支撑。

为解决上述问题，Shuffle Cable与Shuffle Box等预制化解决方案被引入AI数据中心架构。二者共同作用，将Shuffle拓扑从依赖人工规划与现场调度的工程模式，转变为工厂可预制、可复制、标准化交付的能力体系，成为支撑超大规模AI集群弹性扩展的关键路径。

Shuffle Cable与Shuffle Box有什么区别？

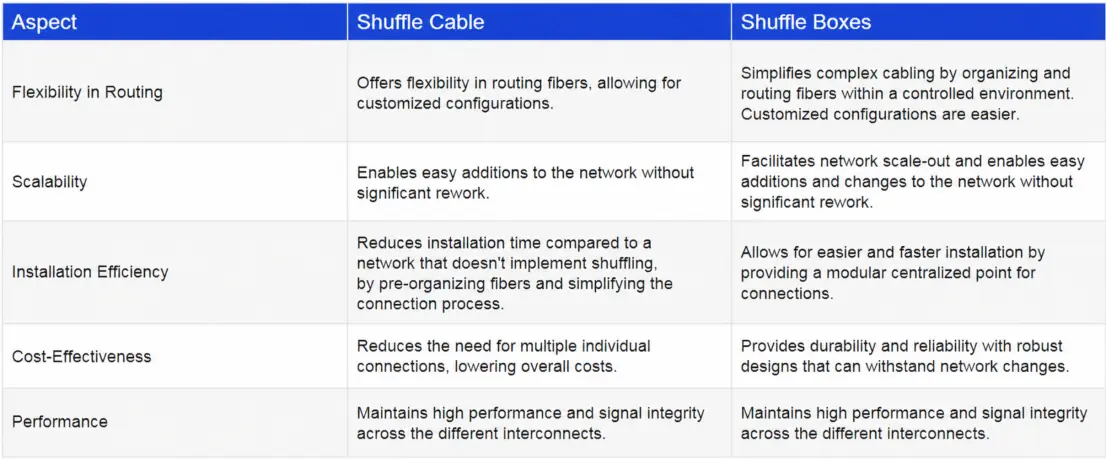

Shuffle Box 是一种集中式的被动光纤管理模块，通常以盒体或机箱形式出现，用来在高密度环境中对大量光纤连接进行集中调度和灵活重排，强调统一管理和可扩展配置；而 Shuffle Cable则是一种预先定义好纤芯对应关系的多芯光纤跳线，通过在出厂阶段完成光通道映射，实现不同接口之间的快速连接与重排，从而减少现场布线复杂度、提升部署效率。简单来说，Shuffle Box 更偏向“集中管理与调度”，Shuffle Cable 更偏向“预连接与快速部署”。下面通过表格对两者的主要优点进行对比，更直观展示它们在实际应用中的特点与优势。

Shuffle 解决方案：Shuffle Cable & Shuffle Box

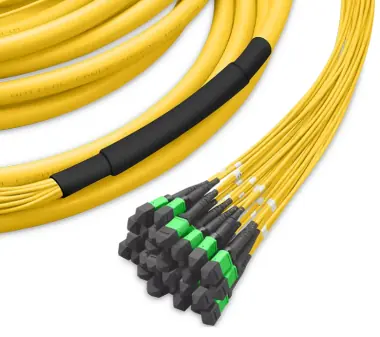

16F、32F、256F MPO-8 APC单模 Shuffle Cable

Shuffle Cable 在出厂阶段即完成内部光纤序位重排，并预先完成Shuffle Mapping标准化定义。通过预设光纤映射关系与多路径连接架构设计，可显著简化高密度AI网络中的跨端口交叉布线复杂度。该设计不仅有效降低部署复杂度与运维风险，同时能够为AI训练、HPC等对时延高度敏感的业务持续提供稳定、高性能的光互连能力。其典型应用场景包括：机柜间互联、ToR交换机横向对接、GPU节点跨机柜交叉链路、主干网络连接，以及AI多平面网络架构部署等。

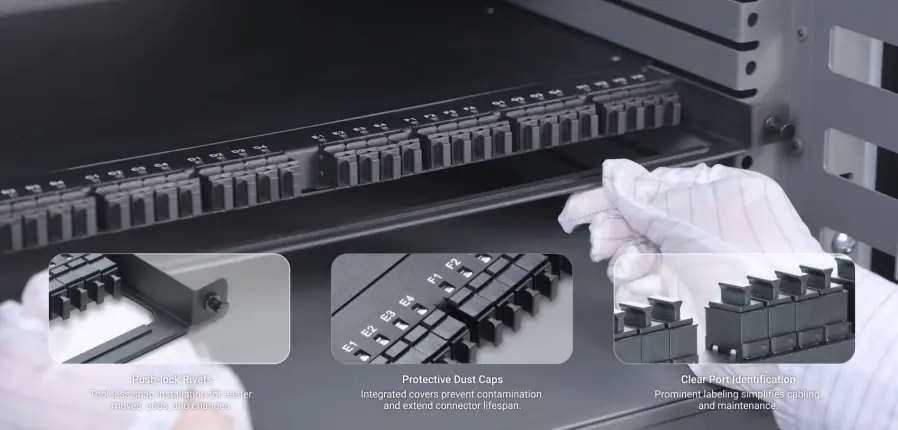

0.5U Shuffle Box

Shuffle Box 专为大规模AIDC多平面结构化布线架构设计，通过高密度模块化架构显著简化AI数据中心的部署与扩展流程。产品具备低于0.35dB的超低插入损耗，可在高速光互连环境中提供稳定可靠的信号传输性能，保障大规模算力集群的链路一致性与稳定性。与此同时，Shuffle Box 还可有效减少线缆堆积与交叉布线问题，优化机柜空间利用率与整体散热效率，提升数据中心布线管理能力。

其推拉式结构支持快速、免工具安装与维护，并全面兼容标准EIA 19英寸机架设计。同时，在4U空间内即可实现最高1024芯光纤高密度部署能力。基于8芯并行光架构设计，实现100%光纤利用率，在显著提升端口资源利用效率的同时，有效降低整体布线成本，是面向下一代AI集群网络架构的重要结构化基础设施组件。

📺 产品演示视频：Shuffle Box 安装与部署演示

应用示例

点对点布线

通过 32 芯 MPO 4×4 Shuffle Breakout Cable（S2MPOA4x8F4），可实现 800G OSFP 交换机与 CX8 网卡（或 800G 交换机）之间的直连互联。方案两端分别配置对应的 800G 光模块，中间通过 32 芯 MPO Shuffle 线缆完成光纤通道的拆分与重排，实现端口之间的精准映射与稳定对接。

结构化布线

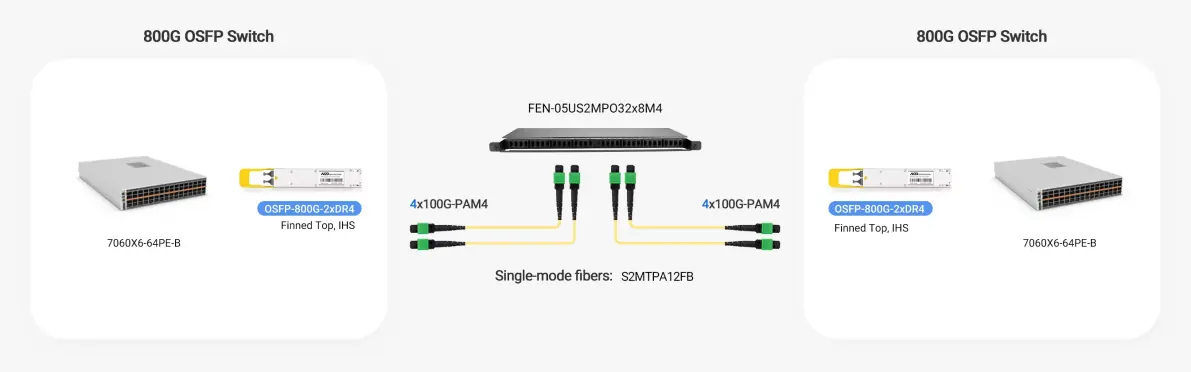

Shuffle Box方案：采用 Shuffle Box（FEN-05US2MPO32x8M4）作为核心光纤重排单元，实现两端 800G OSFP 交换机之间的高密度互联。两侧交换机均配置 OSFP-800G-2xDR4 光模块，将 800G 信号拆分为 4×100G PAM4 通道后接入 Shuffle Box，通过单模光纤（S2MTPA12FB）完成中间传输与通道重排，从而实现端口之间的精准映射与稳定对接。

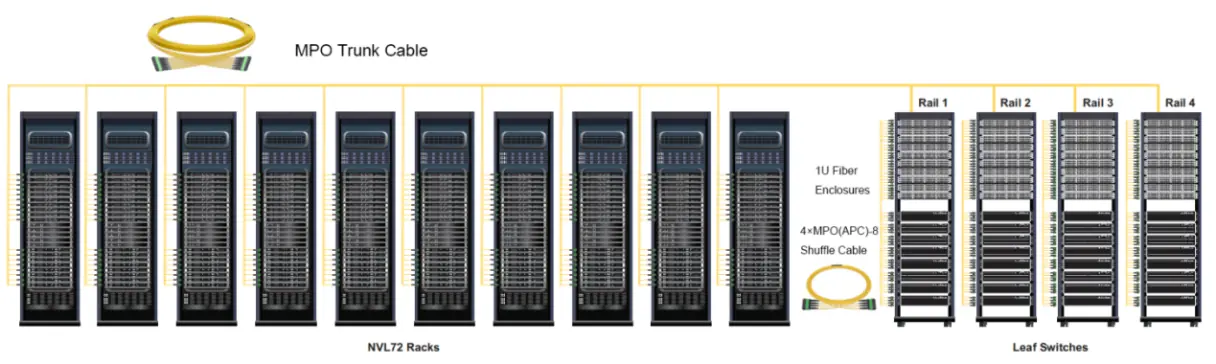

Shuffle Cable方案：左侧多个GPU机柜通过 MPO Trunk Cable接入中间的 1U 光纤配线单元，再利用 4×MPO (APC) - 8 Shuffle Cable将高速光模块中的多条光通道重新映射并分发至右侧不同 Rail 的 Leaf 交换机。

注：服务器与交换机之间连接需要使用光模块，光模块型号需根据实际需要选择。

总结

对于建设大规模AI基础设施的组织而言，理解光学Shuffle架构及其部署方式，已经与选择GPU或交换机芯片同等重要。过去被视为“简单连接”的布线层，如今正成为决定AI网络规模、效率与成本的核心组成部分，其设计能力也正在释放越来越显著的系统价值。
