MTP®/MPO Jumper、Harness、Trunk如何选择？

参考阅读：

• MTP/MPO布线组件全解析

在高密度数据中心、云计算机房以及 AI 网络架构中，MTP/MPO 多芯光纤组件已经成为 40G、100G、400G 甚至 800G 网络的基础连接方式。在实际布线中，最常见的光缆有三种：Jumper、Harness 和 Trunk。虽然它们结构类似，但承担的角色完全不同。简单来说：Jumper 负责短距离连接，Harness 负责接口转换，Trunk 负责长距离主干传输。理解这三个定位，基本就能快速做出正确选型。

什么是 MPO / MTP®？

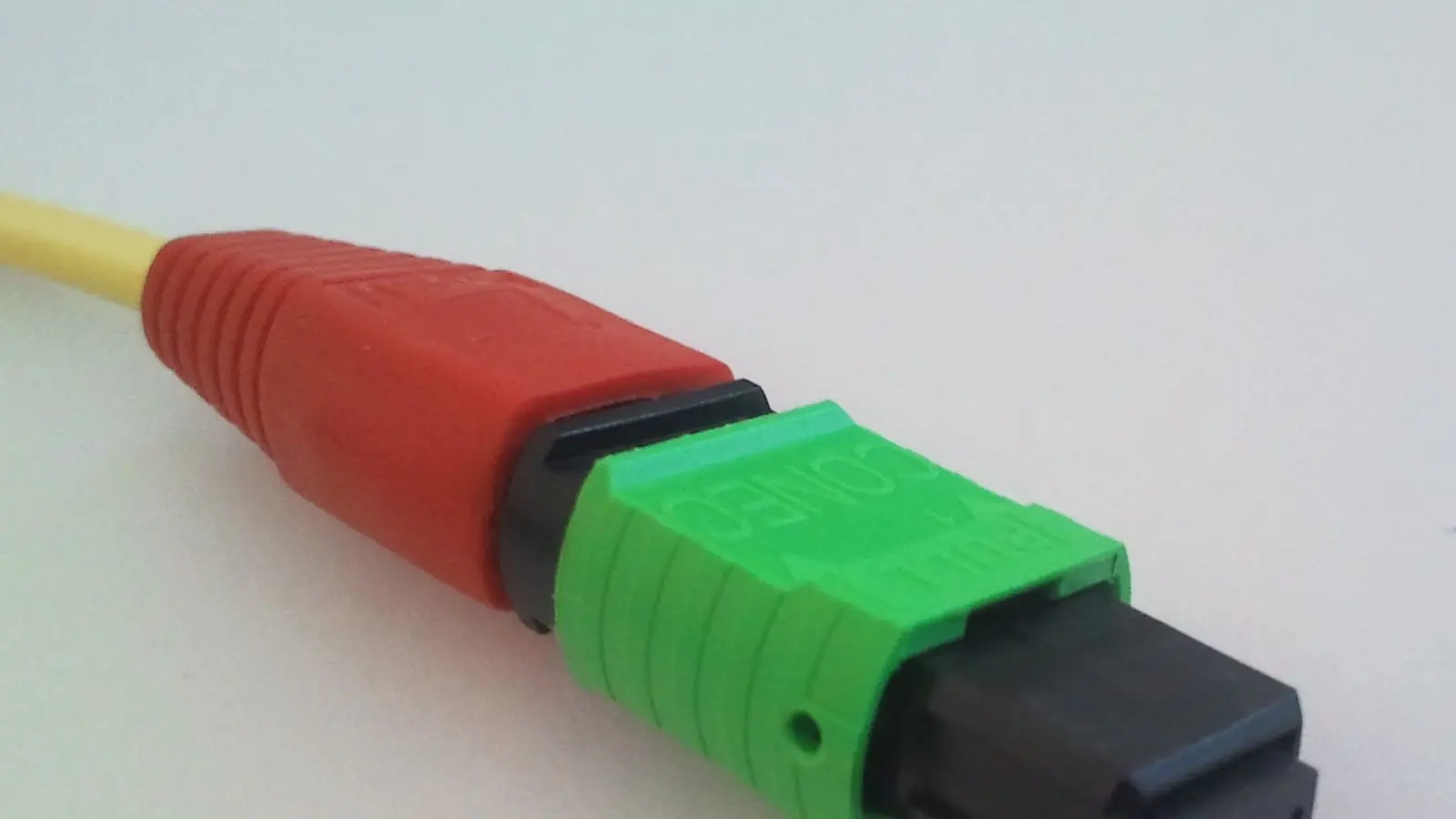

在理解 MTP®/MPO Jumper、Harness 和 Trunk 之前，需要先了解 MPO 与 MTP® 的基本概念。MPO（Multi-fiber Push On）是多芯光纤连接器的标准接口形式，定义了连接器的结构、尺寸和对接方式，是所有多芯光缆的基础。MTP® 是由 US Conec 推出的 MPO 连接器品牌，在 MPO 标准基础上对机械结构、插损性能及耐用性进行了优化，同时与 MPO 完全兼容，可以直接互插。因此，在高性能数据中心中，MTP®通常作为优选方案。关于如何区分MPO 与 MTP®光纤跳线之间有何不同以及如何区分，可以查阅文章：How to Distinguish Between MTP and MPO Fiber Patch Cable?

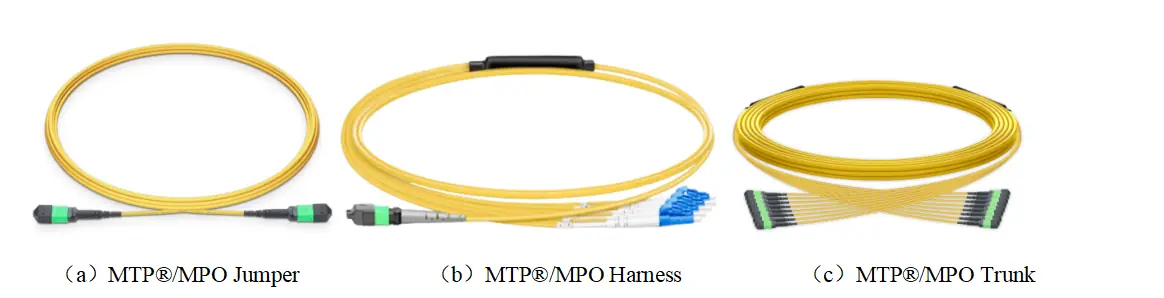

MTP/MPO Jumper、Harness、Trunk选型：基于距离、功能与布线层级

在高密度数据中心或云计算机房，MTP/MPO 多芯光纤是高速传输的核心。选择哪种光缆，关键看距离、功能和布线层级。

短距离直连 → 选 Jumper

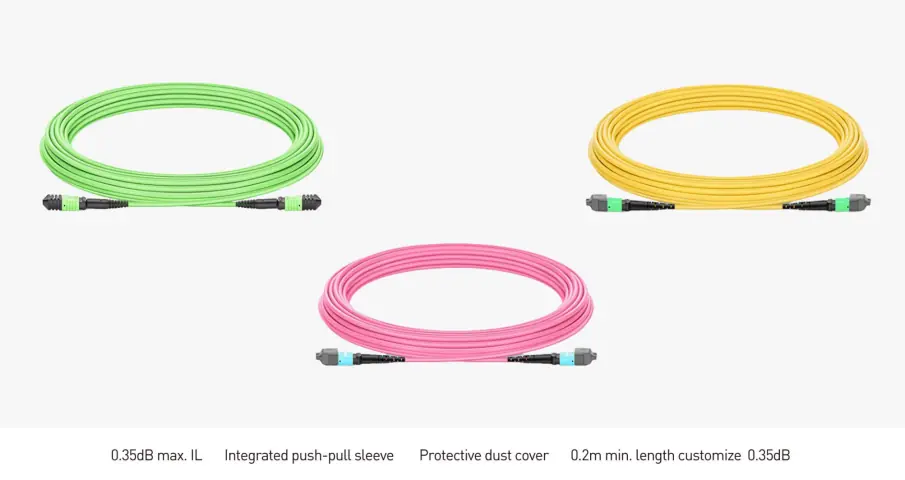

MTP®/MPO Jumper 又称直通跳线，两端都是 MTP/MPO，主要用于设备与配线架、设备与设备之间的短链路连接。它适合机柜内部或相邻机柜间的高速直连，典型长度通常在 1–30 米范围内。

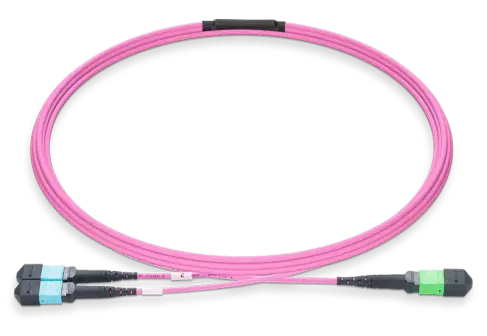

接口或速率转换 → 选 Harness

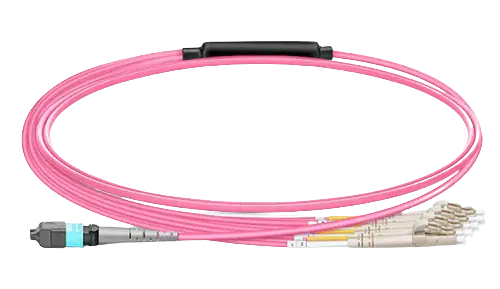

MTP®/MPO Harness 又称为分支光缆（Break-out 光缆），一端是MTP/MPO，另一端分解为多个单、双芯或多芯光纤接头（如LC、SC、MPO、MMC等）的转换型光缆。它的核心作用是把高速多芯主干信号拆分给传统低速设备，或者把低速信号汇聚到高速主干，解决新旧设备接口或速率不匹配的问题。如40G和100G分解为4条10G或25G的低速链路以连接终端设备，便于混合速率布线。

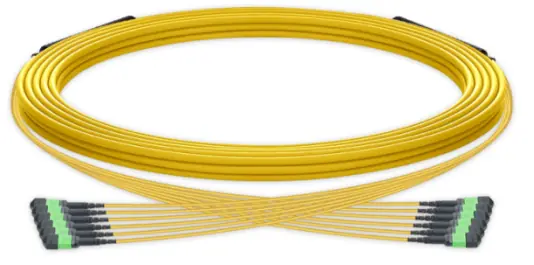

长距离主干传输 → 选 Trunk

MTP®/MPO Trunk 是高密度主干光缆，两端也是 MTP/MPO 或 LC，芯数多（常见 48/72/96/144 芯）、距离长，双护套抗拉力强。它用于机柜列间或机房区域间的高速主干连接，典型长度通常在 30–100 米及以上，确保大规模信号汇聚和稳定传输，是数据中心主干布线的基础。

通过在布线架构中合理组合 Jumper、Harness 与 Trunk 三类组件，可以构建层级清晰、扩展性强且便于运维管理的数据中心光纤布线体系。其中，接入层通过 Jumper 实现灵活连接，转换层依赖 Harness 完成速率与接口适配，而主干层则由 Trunk 承担大规模、高密度的稳定传输，从而在性能与可维护性之间取得平衡。

选型关键参数与注意事项

在实际选型中，除了类型匹配，还需要重点关注以下几个点：

• 插入损耗：在高速网络（如 400G / 800G）中，损耗控制尤为关键。通常情况下，优质的 MTP/MPO 光纤组件可将单连接器的插入损耗控制在较低水平（如 ≤0.35 dB），以保障链路稳定性。

• 阻燃等级：光纤跳线的外护套材料关系到机房的安全合规性。通常优先选择 LSZH（Low Smoke Zero Halogen）阻燃护套，以在火灾情况下减少有毒气体释放并降低烟雾密度，满足数据中心及通信机房的防火要求。

• 光纤跳线测试：高质量的 MTP/MPO 光纤跳线会经过系统化测试，包括端面检测（如 3D 测试）、损耗测试及环境可靠性验证，以确保在长期运行中的稳定性与一致性。

总结

MPO Trunk、Jumper 和 Harness 是数据中心高密度光纤布线中的三类核心组件，分别对应主干传输、短距直连和接口转换三种场景。选型的逻辑并不复杂，关键在于根据连接距离、功能需求和布线层级进行判断：

• Trunk 是布线系统的“高速公路”，用于长距离、高芯数的主干传输；
• Jumper 是“连接通道”，用于机柜内或相邻机柜间的短距直连；
• Harness 是“转换桥梁”，用于解决新旧设备接口或速率的差异。

在实际项目中，三类组件通常组合使用，共同构成从主干到接入的完整布线链路。在选型时，配合插入损耗、阻燃等级和测试报告等关键指标的考量，即可确保链路性能和长期可靠性。
