XPO 光模块是什么？与 CPO 有什么区别？

参考阅读：

• Arista XPO白皮书解析
• Arista XPO White Paper

引言

从100G到400G，再到800G甚至1.6T，光模块速率的持续提升在较长时间内支撑了数据中心网络能力的扩展。然而，随着AI训练规模的快速增长，单纯依赖“按速率升级”的路径正在逐渐触及瓶颈。当前面临的关键问题，已不再局限于单端口带宽，而是扩展至系统层面的密度、功耗、散热以及可运维性。

在这一背景下，行业开始探索新的光互连形态。一方面是以共封装为代表的高度集成化路线，另一方面则是在可插拔架构基础上的重新设计。XPO（eXtra-dense Pluggable Optics）正是在这一趋势下提出的一种新型方案。

AI基础设施面临的新挑战

数据中心网络正从传统云计算架构，演进为以AI训练以及AI推理为核心的超大规模互连系统。这一转变使网络层不再只是数据交换通道，而成为影响整体训练效率的关键组成部分。

带宽需求持续提升

在AI训练与推理过程中，大量GPU或其他加速器需要频繁进行参数与梯度同步。随着模型规模扩大，节点间数据交换量显著增加，网络吞吐能力逐渐成为限制训练效率的关键因素。尽管网络接口速率已从400G发展至800G甚至更高，但整体带宽密度的提升仍难以满足未来需求。

网络可靠性压力增加

在大规模AI集群中，光链路数量可能达到数万级别。随着系统规模扩大，即使单个模块故障概率较低，在统计意义上仍不可避免地会出现链路故障。一旦发生中断，可能导致训练任务暂停或重新调度，从而带来资源利用效率下降。

液冷散热需求

随着AI加速器功率密度持续提升，传统风冷方案逐渐难以满足散热需求，液冷正成为高性能数据中心的重要基础设施。在这一趋势下，光互连组件需要具备液冷适配能力，包括结构设计、材料选择及热管理方式等，否则将难以在新一代机架环境中实现规模化部署。

功耗效率要求提高

功耗已成为制约数据中心扩展的重要因素之一。在高密度部署环境中，电力资源需要在计算与网络之间进行合理分配。对于光互连而言，降低单位比特能耗（Power per bit）对于控制整体运营成本及提升系统效率具有重要意义。

物理密度限制逐渐显现

现有主流可插拔光模块标准（如OSFP）在接口密度方面已逐步接近物理极限。随着交换芯片带宽持续提升，如果接口密度无法同步提升，将不可避免地增加网络层级，从而引入更高延迟与更复杂的架构设计。

上述因素共同推动行业探索新的光互连架构，而XPO正是在此背景下提出。

什么是XPO（eXtra-dense Pluggable Optics）？

在OFC 2026开幕前夕，Arista Networks联合多家光模块厂商提出了XPO（eXtra-dense Pluggable Optics）的概念。XPO是一种面向高密度、高功率场景设计的新一代可插拔光模块形态。其核心目标是在保留可插拔特性的前提下，显著提升带宽密度与散热能力，以适配AI数据中心的部署需求。

与传统光模块相比，XPO在结构、电源及散热设计上进行了系统性调整。其关键参数如下：

• 单模块带宽：12.8 Tbps（64 × 200Gbps PAM4）
• 前面板密度：204.8 Tbps / 1OU
• 功耗能力：支持 400W 以上
• 冷却方式：模块内部集成液冷冷板
• 模块尺寸：60.8 mm × 111.8 mm × 21.3 mm

与 OSFP 相比，单模块带宽提升约 8 倍，面板密度提升约 4 倍，同时直接支持液冷。这些变化叠加之后，已经不是简单的规格升级，而是面向高功率密度场景的重新设计。

XPO的关键技术创新

“Belly-to-Belly”双 PCB 架构

XPO 改变了传统单 PCB 的模块设计方式，在一个模块内部集成两块独立的 32 通道 PCB，并采用“Belly-to-Belly”的对置结构。这种布局的核心逻辑在于热管理优化：

• 高功耗器件（如发射端电路、激光驱动器）集中在内侧“热区”
• 低功耗组件（如接收端、电控逻辑）分布在外侧“冷区”

通过这种热分区设计，散热路径更短、效率更高。当然，这种高密度设计也带来了机械挑战——触点数量大幅增加，插拔阻力显著提升。为此，XPO 引入了带释放拉片的机械弹出结构，杠杆比达到 1:11，使运维人员能够轻松完成插拔操作，兼顾高密度与可维护性。

模块级液冷冷板

XPO 将液冷冷板集成至模块内部，冷板位于两块 PCB 的高功耗区域之间，实现单冷板对双板卡散热。该方案具备以下特征：

• 支持 400W 以上热设计功耗
• 在 40–45°C 冷却水条件下，相比风冷可降低约 20–25°C 器件温度
• 冷却流量可在 0.25–0.7 L/min 范围内调节

在连接方式上，采用盲插式快速断开液体连接器，具备防滴漏设计，支持约 500 次插拔。结构上，冷板为单体设计，内部流道围绕发热器件分布，采用一进一出接口形式，与 GPU 冷板设计逻辑一致。

电气接口与50V电源架构

XPO模块提供64条高速电气通道，通过200Gbps PAM4信号传输速率实现12.8Tbps的带宽，并规划通过400Gbps通道扩展至25.6Tbps。为确保信号完整性和电源效率，其电气设计采用严格隔离的布局：

• 线性通道优化：高速发射(Tx)和接收(Rx)信号分别布置在模块桨式卡的两侧，最大限度降低串扰，实现优化的线性通道，非常适合驱动线性可插拔光器件(LPO)。
• 专用电源与控制接口：为避免电源噪声干扰高速信号通道，电源及低速控制信号（如 I2C/I3C、复位与中断）通过模块中心的独立卡边连接器进行路由，实现完全隔离。
• 50V直流架构：传统插拔式模块多采用3.3V直流输入，会对高功率光器件产生大量电流需求。XPO引入46–53V直流输入（标称48V或50V），直接取自机架母线。这一高压输入降低了电流额定值，同时缩小了电源连接器的尺寸，提高模块整体电源效率。

XPO对数据中心架构有什么影响？

XPO所带来的价值，并不局限于单一光模块或交换机层面的性能提升，而是在系统层面重构数据中心的设计方式。当模块级的带宽密度、功耗与散热能力实现跃迁后，其影响会沿着网络架构逐层放大，最终体现在整体容量、成本结构以及部署模式的变化上。

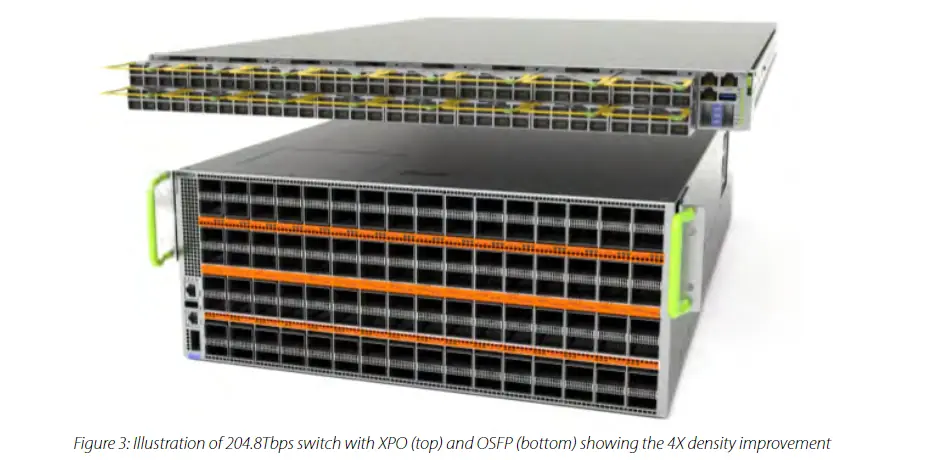

以构建总交换容量为204.8 Tbps的系统为例，基于XPO的方案仅需传统OSFP方案约四分之一的机架空间，即实现约4倍的带宽密度提升。这意味着，在相同物理空间内，网络设备可以提供更高的吞吐能力，为高性能计算和AI训练提供更强的网络支撑能力。

基于标准ORv3（HPR）液冷机架环境，对比两种技术路径可以发现：传统OSFP方案整柜功耗约为32 kW，而XPO方案可达到约128 kW，恰好匹配液冷系统通常设计的120 kW及以上功率密度区间。换言之，OSFP部署往往无法充分利用液冷基础设施，而XPO则能够实现功率与散热能力的高度匹配，使电力与冷却资源得到更充分利用，从而提升基础设施投资的使用效率（TCO优化）。

通过上述分析可以看出，XPO能够在相同的机架空间内实现4倍的网络容量提升。组件级效率提升带来的不仅是物理空间的节约，还对整体数据中心的经济性产生深远影响，包括资本开支、部署时间以及运维复杂度的降低。

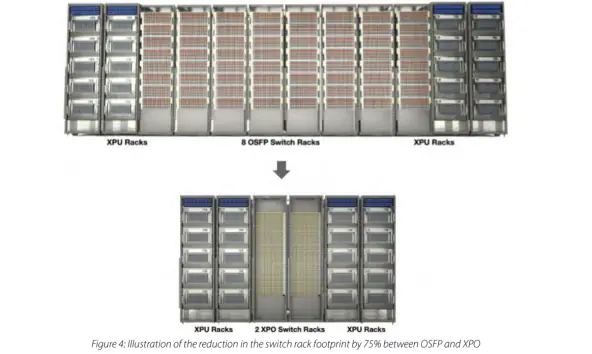

在超大规模场景下，这一优势更为显著。以400MW、128,000 XPU的AI数据中心为例，假设Scale-up网络每XPU需12.8Tbps、Scale-out网络每XPU需1.6Tbps，采用三层Clos拓扑互联加速器。OSFP机架交换容量约1.64Pbps，XPO机架可达6.55Pbps，机架数量可减少约75%，同时降低电力、冷却及管路基础设施需求，从而显著节约资本支出。在已有数据中心中，XPO可提高加速器部署密度，最大化现有空间和基础设施利用率。

XPO与CPO有什么区别？

在当前光互连技术演进路径中，XPO与CPO代表了两种不同思路。

CPO（共封装光学）强调将光学器件与交换芯片进行深度集成，以缩短信号路径并提升能效。从理论上看，这种方式可以实现更高的带宽密度和更低的功耗。但问题在于，这种高度集成带来了明显的运维挑战。一旦光学部分出现问题，往往需要更换整个设备，维护成本与复杂度显著增加。此外，其制造工艺复杂，对产业链成熟度要求较高，短期内大规模部署仍存在不确定性。

相比之下，XPO选择在可插拔架构基础上进行优化。它通过提升通道数量、引入液冷以及优化供电方式，在一定程度上逼近CPO的性能水平，同时保留了模块级更换能力。

从实际应用角度看，两者的差异可以总结为：CPO更偏向极致性能与长期方向，但在当前阶段仍面临落地挑战；而XPO则是一种更加务实的方案，在性能、成本与可运维性之间取得平衡，更适合短中期大规模部署。也正因如此，对于强调稳定性与可维护性的云厂商而言，可插拔架构仍然具有较强吸引力。

结论

通过在结构、散热与供电方面的系统性优化，XPO在保持可插拔优势的同时，大幅提升了带宽密度和功率能力，使其能够适应新一代AI基础设施的需求。从技术发展路径来看，XPO与CPO并非简单替代关系，而更可能在不同场景中长期并存。未来数据中心网络的形态，也将取决于性能需求与工程可行性之间的持续权衡。
