当数据中心交换机已经升级到800G,但大量存量设备还停留在100/200G怎么办?答案是Breakout,一项让高速端口"一变多"的关键技术。超擎数智将基于实践经验与产品矩阵,系统解析端口拆分的实现原理、典型应用场景与产品方案,帮助您理解AIDC网络如何在高速演进中实现设备平滑对接。

随着生成式AI、大模型训练和高性能计算应用持续发展,AI数据中心(AIDC)正在进入高速网络规模化部署阶段。网络带宽从100G、200G向400G、800G至1.6T演进,高速交换机和网络适配器的端口速率不断提升。

但现实情况是,不同速率、不同封装端口的网络设备往往需要长期共存。高速交换机可能已经升级至400G或800G,而大量服务器或存量网络设备仍采用100G或200G接口。在这种情况下,如何利用高速交换机端口连接多个较低速率设备,成为高速网络部署过程中一个实际而重要的互连问题。

答案就是:端口拆分(Breakout)。

1 什么是端口拆分(Breakout)

端口拆分(Breakout)指将一个高速率物理端口,通过交换机的端口配置拆分为多个较低速率的独立逻辑端口,从而同时连接多个终端设备。

它的实现原理建立在高速端口的内部结构之上。以800G为例,其端口由8条并行的SerDes 电气通道构成,每条通道采用100G-PAM4调制。通过交换机命令(如 NVIDIA 交换机的Breakout端口模式配置),可将这8条Lane重新配置为多组独立逻辑端口:例如配置为 4×200G,即4组、每组2条100G Lane;或配置为8×100G,每条Lane独立工作。

在物理层,再通过1:2或1:4分支光缆(MPO跳线)将光模块的光接口连接到多个终端光模块,最终实现一个端口、多条链路的完整互连。简单来说,就是让一个800G端口"变身"为4个200G端口或8个100G端口,各自独立工作、互不干扰。

2 为什么AIDC需要Breakout?

端口拆分技术在AIDC网络建设中扮演着越来越重要的角色,主要体现在以下几个方面:

解决交换机与对端设备速率不匹配问题

AIDC网络向400G/800G高速迭代,但交换机、服务器、网卡升级不同步,大量存量设备仍是100G/200G。若设备同步升级,升级成本较高。Breakout实现高速端口向下兼容,例如400G拆分成2×200G、800G拆分成4×200G等,新交换机可继续与现有设备互连。

特别在serdes速率对称但端口速率不对等的场景 ,交换机侧400G/800G端口需对接网卡侧200G/400G端口,通过Breakout实现速率精确匹配,充分利用底层serdes带宽能力。

提升高速交换机端口利用率

交换机端口速率提升到800G后,单口带宽很大,但终端接口速率跟不上。借助Breakout,一个800G端口可拆分为4×200G或8×100G多条独立链路。充分发挥端口带宽能力,提高投资回报率。

实现平滑网络升级

Breakout支持新一代交换机对接存量设备,网络可分步迭代:先部署高速交换机对接旧终端,后续终端再逐步升级到400G/800G端到端高速连接,延长现有服务器、网卡使用寿命,降低一次性投资压力。

支撑高密度接入

AI机房中GPU与服务器数量庞大,受限于物理空间与端口总数,Breakout以多种拆分比例灵活扩展单端口接入能力,满足高密度部署需求。

降低组网成本

通过Breakout减少所需交换机端口与硬件采购数量,单位带宽成本更低,整体TCO更优。

3 常见的Breakout拆分有哪些?

在高速数据中心网络中,Breakout主要用于将一个高速端口拆分为多个较低速率的独立链路,以满足不同网络设备之间的端口速率匹配需求。随着AIDC网络的逐渐演进,Breakout的速率组合也更加丰富。

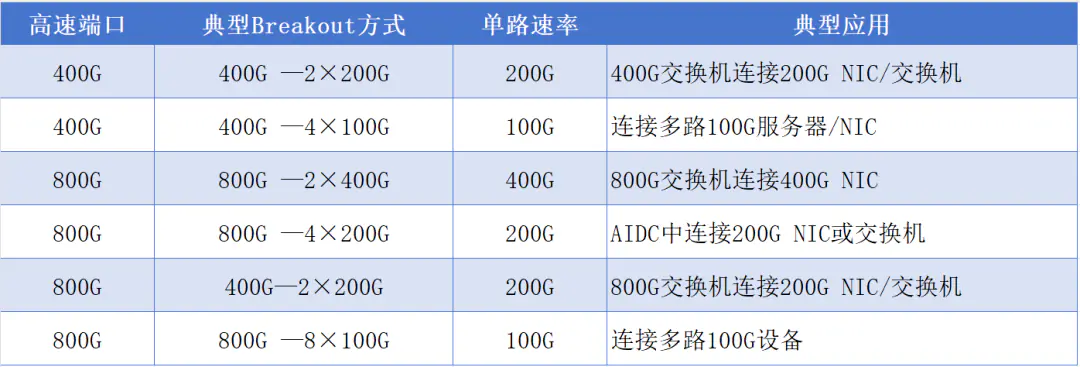

常见400G到800G breakout方案主要包括如下表所示:


需要特别注意的是,实际可实现的Breakout组合并不只由理论带宽决定。例如,800G端口能否实现4×200G或8×100G,还需要同时满足交换机ASIC的SerDes/Lane架构、端口硬件设计、交换机对Breakout模式的支持,以及光模块电气通道配置。因此,在实际产品选型时,应同时确认交换机端口速率、Lane数量/速率、Breakout模式、光模块/线缆形态,以及下游设备端口类型,确保整条链路的端到端兼容。

4 AIDC典型Breakout场景解析

在AIDC架构设计中,Breakout方案目前主要集中在800G网络和400G网络拓扑中。

场景一:800G 网络

800G OSFP交换机(如基于 NVIDIA Spectrum-4)下连 200G/100G节点。

800G to 4×200G

应用拓扑: 800G OSFP交换机端口配置为4x200G,下连4台200G QSFP112/OSFP ConnectX-7或 BlueField-3 DPU。

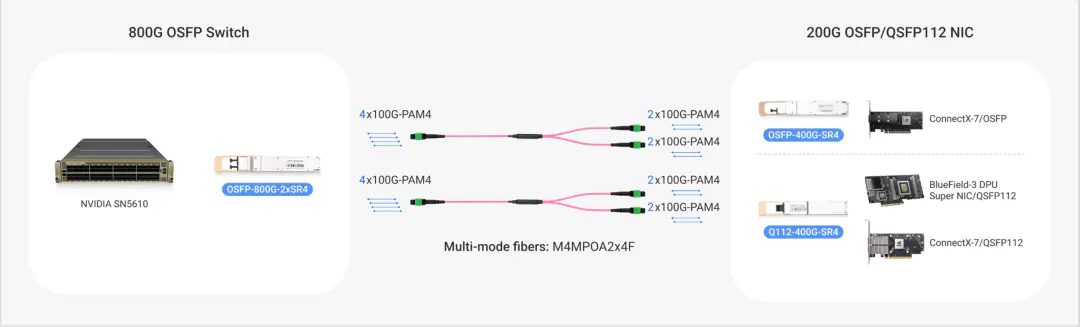

典型实现方案: 以多模块为例,交换机侧采用OSFP-800G-2xSR4(带散热鳍片,2×MPO-12/APC 接口),通过2根1:2多模MPO分支跳线(M4MPOA2x4),连接4个 OSFP-400G-SR4(降速至 200G )或Q112-400G-VR4/SR4光模块(降速至200G )。如下图所示:

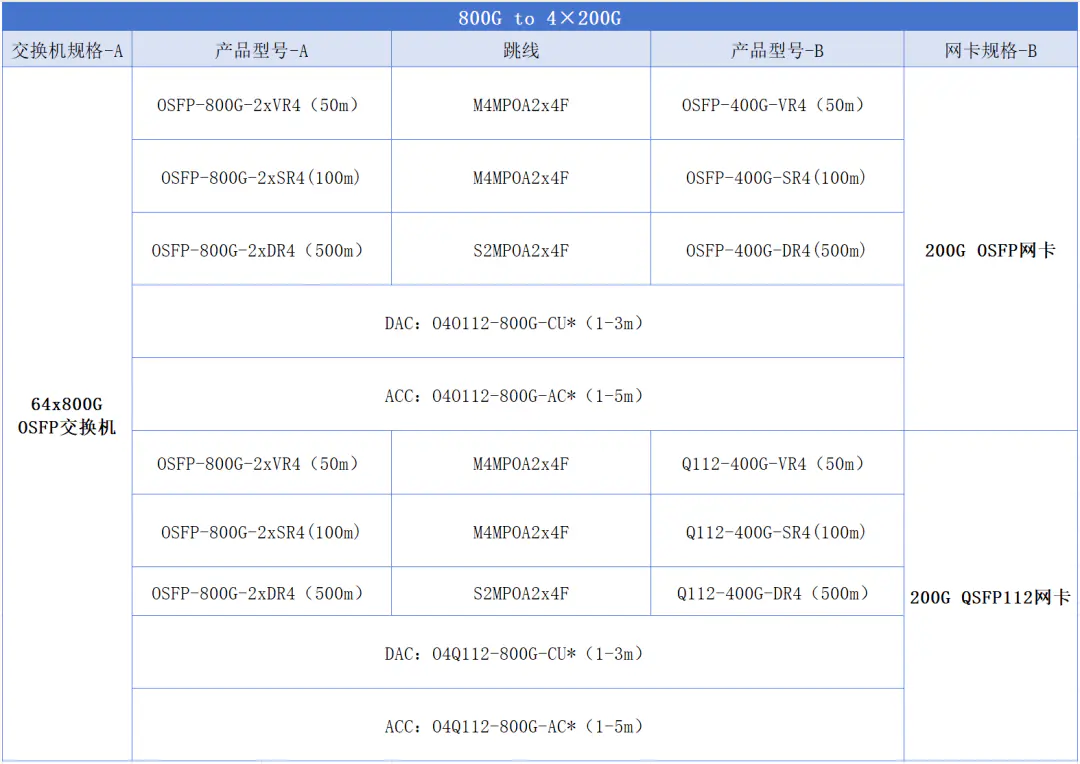

具体完整产品搭配清单方案如下。(根据实际连接环境,可以选择不同的对应产品,短距离连接可选铜缆DAC/ACC/多模光模块,长距离连接可选单模光模块。)


800G to 8x100G

应用拓扑: 800G OSFP 交换机端口配置为8x100G,对接8张100G ConnectX-6 网卡或 100G 接入交换机。

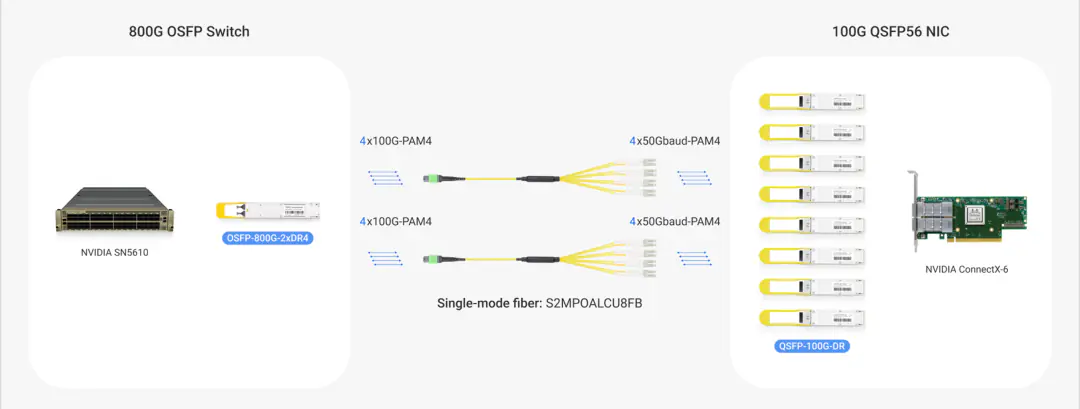

典型实现方案: 以单模为例,交换机侧采用 OSFP-800G-2xDR4(8×100G PAM4),通过 2 根 1:4 MPO-to-LC 单模分支跳线(S2MPOALCU8FB),连接 8 个 QSFP-100G-DR 单模光模块,实现800G OSFP交换机与8个100G QSFP56 NIC互连。如下图所示:

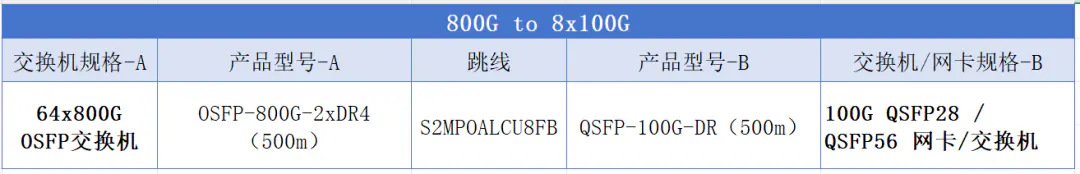

具体完整产品搭配清单方案如下:


400G to 2×200G

应用拓扑: 800G OSFP交换机端口配置为2x200G,端口降速为400G,去实现800G OSFP交换机与200G QSFP56网卡互连。

典型实现方案: 以多模为例,交换机侧采用OSFP-400G-2xSR4(带散热鳍片,2×MPO-12/APC接口),通过2根直连的多模跳线(M4MPOA12FB)连接2个200G的Q56-200G-SR4-A光模块,如下图所示:

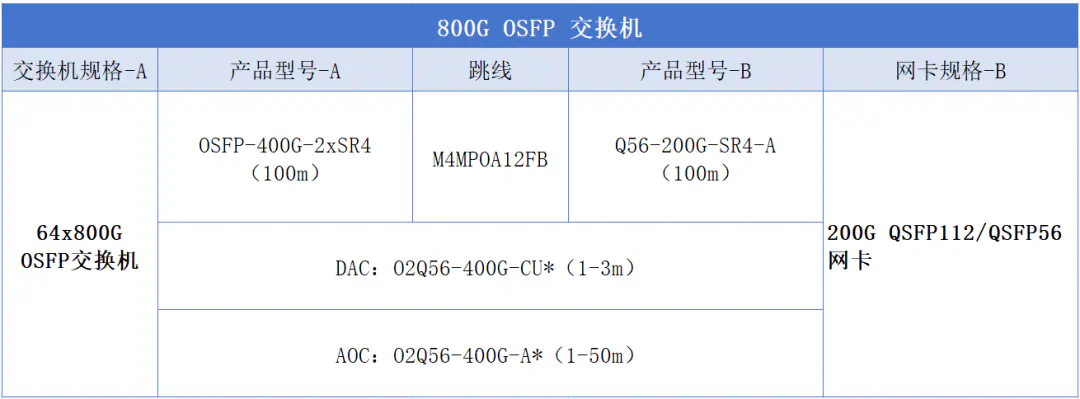

具体完整产品搭配清单方案如下:


场景二:400G 网络

400G QSFP112/QSFP-DD交换机下连200G/100G节点。

400G to 2×200G

应用拓扑: 400G 交换机配置2x200G端口拆分模式,下连2台200G网卡或200G 交换机。(交换机用什么产品取决于交换机的端口封装)

典型实现方案: QSFP112交换机 to 200G QSFP56 NIC:以多模产品为例,交换机侧采用Q112-400G-SR8(内部含 Gearbox,将4×100G电信号转换为8×50G光信号),通过1:2分支多模跳线(M4MPOA2x8F)连接2个Q56-200G-SR4(4×50G PAM4)模块,实现400G to 2x200G互连,如下图所示:


QSFP112交换机 to 200G QSFP112 NIC/DPU:以多模产品为例,交换机侧采用Q112-400G-VR4/SR4,通过1:2 分支多模跳线(M4MPOA2x4F)连接2个Q112-200G-VR2/SR2模块,连接方案如下图所示:


QSFP-DD交换机 to 200G QSFP56/QSFP112 NIC:以多模产品为例,交换机侧采用QDD-400G-SR8,通过1:2 分支多模跳线(M4MPOA2x8F)连接2个Q56-200G-SR4模块,如下图所示:

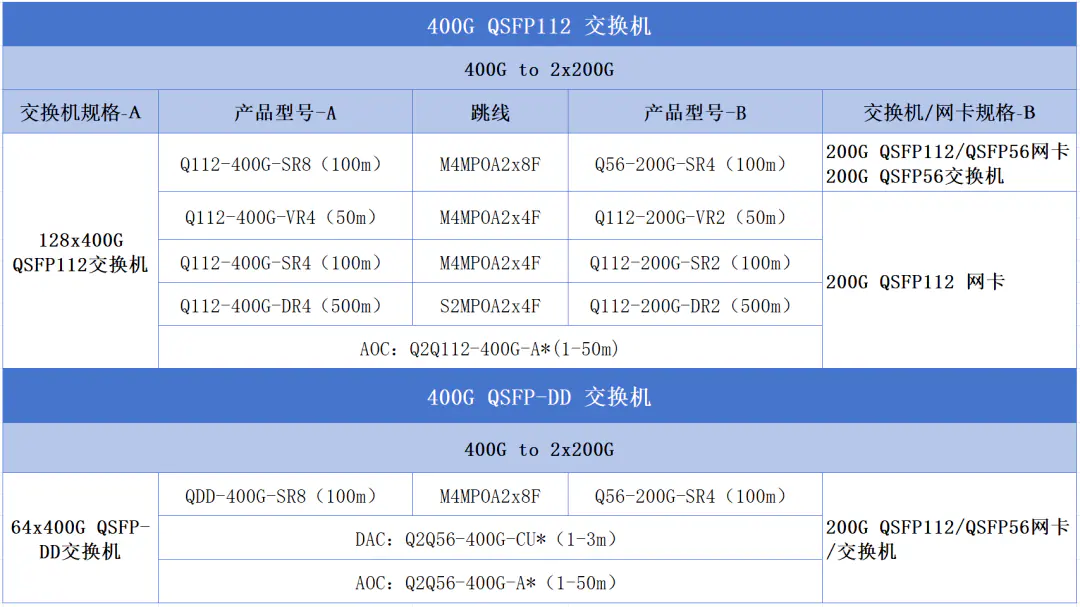

具体完整产品搭配清单方案如下:


400G to 4×100G

应用拓扑: 400G交换机下连4台100G网卡或100G交换机。

典型实现方案: 400G QSFP-DD交换机与100G网卡/交换机互连:以单模产品为例,QDD-400G-DR4光模块通过1根1:4单模分支跳线(S2MPOALCU8FB)连接4个100G QSFP-100G-DR光模块,实现400G QSFP-DD交换机与4个100G QSFP56/QSFP28 网卡互连。如下图所示:

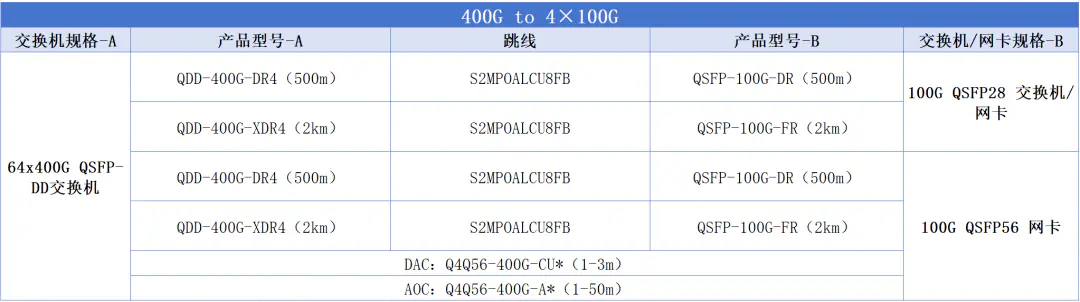

具体完整产品搭配清单方案如下:


5 如何选择适合你的Breakout方案?

不同Breakout方案对应不同的网络架构与终端设备。在实际选型时,建议按照核对参数 的流程进行,具体如下:

端口速率: 确认交换机端口和终端设备分别支持的速率,以及是否支持对应的Breakout模式;

Lane配置: 确认交换机端口内部SerDes Lane数量及每 Lane 速率,确保Breakout后的链路能够匹配;

FEC与信号完整性: 高速PAM4链路对信号质量和FEC机制要求更高,Breakout产品不仅需要实现物理连接,还需确保整条链路满足对应的电气与光学指标;

光纤与传输距离: 根据连接距离与布线环境,选择相应的光纤类型及光模块方案;

设备兼容性: 最终需确认交换机、光模块、光纤及NIC之间的端到端兼容性,而不能仅依据单个产品规格判断。

6 超擎数智全系列Breakout光电互联方案

AI数据中心正在进入800G及更高速率网络规模化部署阶段。在高速网络持续升级的同时,不同速率设备长期共存将成为数据中心网络的重要特征。Breakout并不是单纯的端口拆分,而是连接新一代高速网络设备与现有基础设施的重要过渡方案,能够帮助数据中心在平滑升级网络速率的同时,降低整体网络改造成本,并提升端口资源利用率和部署灵活性。

面向AIDC高速网络持续增长的Breakout需求,超擎数智提供200G、400G、800G、1.6T全系列高速光互联产品与配套方案,覆盖从模块、线缆到分支跳线的完整生态,助力客户灵活构建高密度、低功耗、高可靠的数据中心网络。

超擎数智作为AI原生的基础设施产品和全栈方案提供商,不仅在AI互联领域提供从光模块、高速线缆到分支跳线的完整产品生态,更为用户提供覆盖AI算力、AI网络、AI互联、AI加速软件、AI集群设计与交付、AI集群优化与运营的全栈解决方案。

从底层高速光互连到网络架构设计,从集群标准化交付到持续性能优化,超擎数智致力于构建高性能AI算力底座,全栈加速行业智能落地。无论是规划新一代800G高速网络,还是优化现有多速率混合组网,超擎数智都能提供从产品到方案,从设计到交付的一站式服务能力。让AI基础设施建设更加高效、让高速网络演进更加从容。
