MPO Trunk光缆是什么？结构、类型与应用场景全解析

参考阅读：

• MPO Trunk光缆：数据中心高密度主干布线解决方案
• The Essential Guide to MPO Trunk Cable Assemblies for High-Density Fiber Networks - fibermall.com

引言

随着数据中心网络速率突破400G，AI算力集群对光纤密度和部署效率的要求越来越高，传统单芯跳线的局限性愈发明显：每条光纤单独布线，线槽混乱、空间浪费、施工周期长、扩容困难。

MPO Trunk光缆正是为解决这些问题而生。它将多芯光纤集成于单根预端接线缆中，一次部署即可承载数十到上百芯的高速信号传输，成为现代数据中心主干布线的标准选择。

本文将系统介绍MPO Trunk光缆的基础特征、与其他MPO线缆的区别、以及主要应用场景，帮助网络工程师和采购决策者快速建立完整认知。

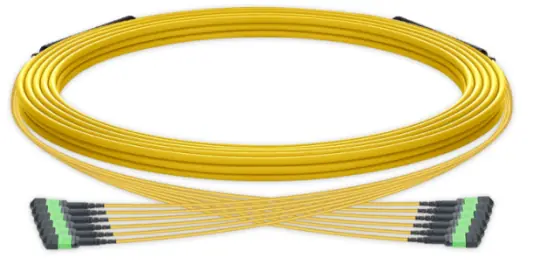

什么是MPO Trunk光缆？

MPO Trunk（Multi-fiber Push-On Trunk）光缆是数据中心内部的主干光纤传输组件。其核心设计是将多根光纤集成在单根光缆内，两端在工厂完成MPO连接器的安装与测试，无需现场熔接，即插即用。

可以将MPO Trunk理解为布线系统中的“光纤高速公路”：它连接核心配线区（MDA）和设备配线区（EDA），承担着骨干层的大容量并行传输任务，是支撑400G、800G及以上速率的高速网络的物理基础。

与普通光纤跳线相比，MPO Trunk的本质优势在于密度和效率：一根线缆可以替代原来数十根单芯光纤，大幅减少线槽占用、降低管理复杂度，并通过工厂标准化测试保证每一芯的传输质量一致。

MPO Trunk光缆的四大特征

MPO Trunk光缆由四个关键部分构成，每部分各司其职，共同保障传输的稳定与高效：

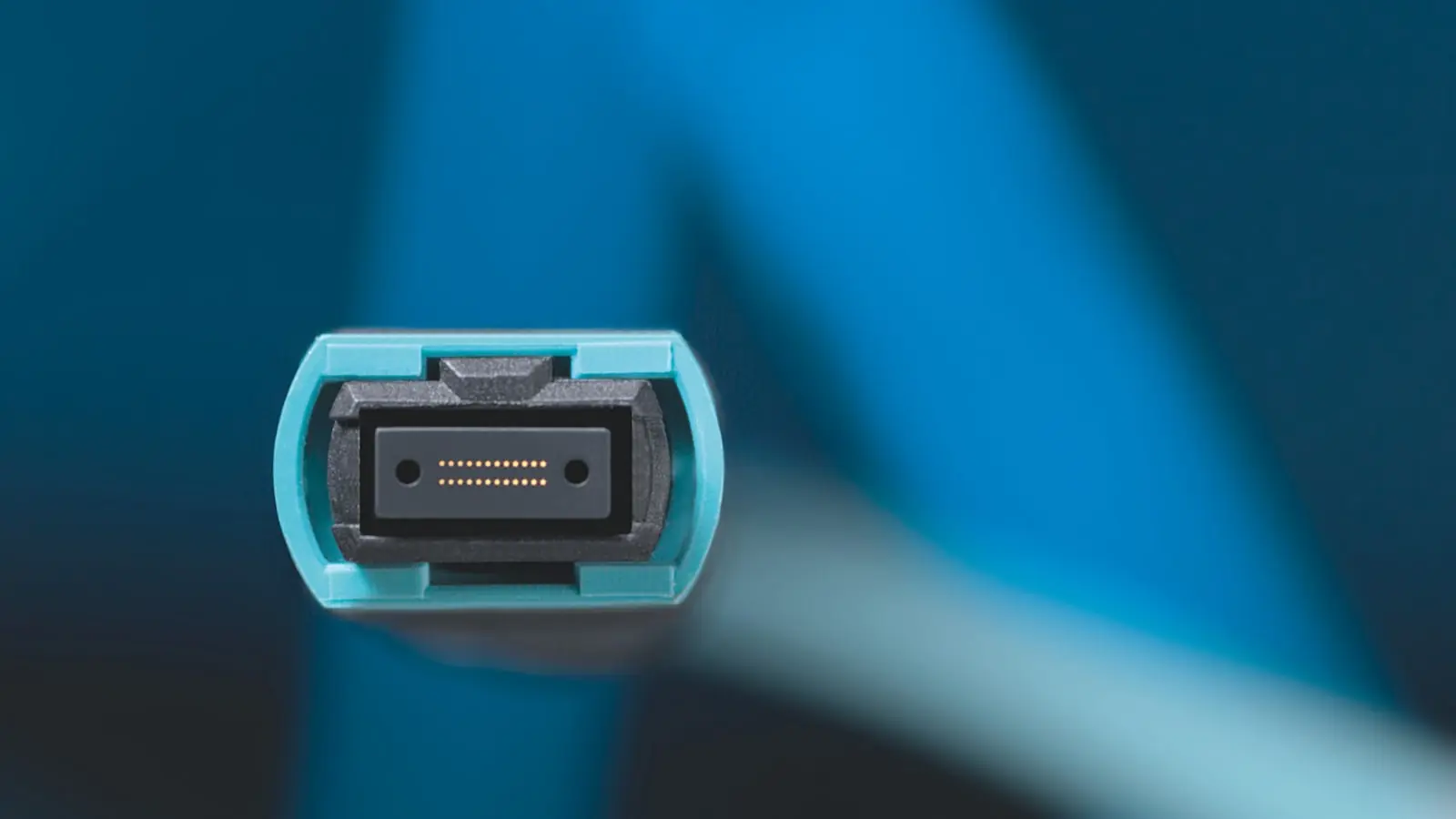

① MPO连接器

MPO连接器是整根线缆的核心接口。单个连接器即可集成8、12、16或24芯光纤，一根高密度Trunk线缆通过多个连接器可承载48、72、96甚至192芯。这一设计大幅减少了配线架上的物理接口数量，显著提升端口利用率和连接效率。

② 工厂预端接光缆

光缆内部集成多根光纤，长度可按现场需求定制（常见规格30m至100m以上）。所有光纤的熔接与端接工作均在受控工厂环境中完成，确保每芯的端面质量和光学性能一致。

③ 双护套结构

光缆采用“内层松套管＋外层高强度护套”的双护套设计。内层保护脆弱的光纤免受弯折和挤压，外层能抵御拉伸、摩擦、电磁干扰，以及机房线槽、管道等复杂布线环境的物理冲击，确保光纤在全生命周期内保持稳定的传输性能。

④ 极性方案

MPO Trunk支持Type A（直通）、Type B（反转）、Type C（对调）三种标准极性，以及Shuffle交叉线序配置。极性决定了信号发送端（Tx）与接收端（Rx）的对应关系，在布线时，必须与对端设备和配线盘的极性配置精确匹配，否则将导致链路不通，且排查难度高。

MPO Trunk、Jumper、Harness：三者有什么区别？

MPO Trunk常与Jumper（跳线）和Harness（分支光缆）混淆，以下表格直观呈现三者的核心差异：

类型	长期拉伸强度	短期拉伸强度	支持芯数
MPO Trunk	100–400 N	400–1320 N	8/12/16/24/48/72/96/144/192F
MPO Jumper	20–50 N	50–100 N	8/12/16/24F
MPO Harness	50–100 N	100–200 N	8/12/16/24F

注：该数值仅作参考，不同厂家生产跳线拉伸张力可能存在区别。

简单理解：Trunk负责骨干主干布线，芯数最高、强度最大，适合MDA到EDA的长距高密度连接；Harness负责从高密度MPO端口扇出为多个LC/SC双工口，用于连接服务器等设备；Jumper用于短距直连或配线盘之间的跳接。

如需深入了解AI数据中心中MTP/MPO跳线、Harness分支线与Trunk主干光缆的区别及选型方法，请参阅：MTP/MPO光纤布线组件详解与选型指南。

MPO Trunk光缆的典型应用场景

数据中心核心层

这是MPO Trunk最主要的应用场景。MPO Trunk用于连接核心交换机、汇聚交换机，承载数据中心内部服务器之间的东西向大流量传输。在400G、800G及以上骨干速率下，MPO Trunk的低插损和高密度特性对维持链路预算、保障信号完整性至关重要。

大型企业园区

用于楼层间、建筑物间的主干连接，整合企业办公网络、安防监控、物联网设备等多业务信号，减少布线数量，降低维护难度和长期运营成本。

电信运营商骨干网

城域网和广域网运营商将MPO Trunk部署于骨干传输层，承载移动数据、视频流和宽带业务。高芯数与低损耗的组合能够满足大规模用户并发流量的传输需求。

工业控制与智慧园区

工厂自动化、安防监控和工业物联网场景受益于MPO Trunk的双护套耐久性。线缆的抗电磁干扰能力在电气设备密集的工业现场尤为重要。

从普通数据中心到AI算力集群，从企业园区到电信骨干网，只要有高密度、高速率的布线需求，MPO Trunk都是首选。它不仅能提升布线效率、节省空间，还能支撑业务的快速升级，为大数据、AI等技术的发展提供稳定的“光纤底座”。

超擎数智MPO Trunk光缆 · AI集群部署五大核心优势

超擎数智提供覆盖高密度布线场景的MPO Trunk产品线，包括高芯数Trunk在内的预端接主干光纤解决方案。凭借高质量的产品、专业的技术团队与完整的数据中心解决方案体系，超擎数智能够有效支撑AI集群大规模、高并发的互联需求。

① 高芯数可选，有效释放机柜空间

支持48 / 72 / 96 / 192芯及以上配置，线缆外径仅13.5mm。以192芯Trunk为例，单根线缆可替代大量独立光纤，与传统布线相比，MPO Trunk光缆布线解决方案可节省超过50%的布线空间，有效降低线槽占用，为机柜散热与后续扩容预留空间。

② 出厂测试保障，传输指标明确可查

每根光纤均经工厂测试，插入损耗IL ≤ 0.35 dB，单模回波损耗RL ≥ 60 dB，多模回波损耗RL ≥ 25 dB。并附原厂测试报告，指标清晰、有据可查，便于工程验收与后期运维追溯。

③ 双护套结构，物理性能参数明确

线缆采用高强度双护套结构，具备优异的抗拉伸与耐用性能，如192芯（24×8F）MPO Trunk光缆长期拉伸强度在400N，短期拉伸强度在1320N；护套材质为LSZH（低烟无卤），燃烧时释放烟雾少、不产生卤素腐蚀性气体，护套阻燃等级可满足OFNP和OFNR两种，可满足不同布线场景需求，力求对机房人员和设备的影响降到较低水平。连接器插拔寿命1000次以上，工作温度-20～70°C，可满足数据中心长期运维需求。

④ 即插即用，大幅提高布线效率

MPO Trunk光缆预端接设计无需现场熔接，可直接部署，可将光纤安装时间缩短75%-80%。原本需要数周才能完成的项目，现在一天之内即可完成。

⑤ 全周期方案支持，保护基础设施投资

支持100G / 400G / 800G及以上高速网络主干连接，同一套物理布线可兼容多代速率演进，换代升级仅需更换收发器，无需重新布线。超擎数智作为AI集群整体解决方案的参与方，从初期基础设施规划到后续扩容升级均可提供专业的方案支持，帮助客户在各阶段做出合适的选择。

总结

MPO Trunk光缆是高密度、高速率网络基础设施的物理骨干。对于运行在100G及以上速率的数据中心，以及对光纤密度和链路可靠性要求极高的AI算力集群，预端接MPO Trunk线缆在部署效率、传输一致性和物理耐久性方面的综合优势，是单芯跳线方案无法比拟的。

在规划或扩展高密度布线基础设施时，提前明确光纤模式、芯数、极性和护套等级，将直接决定网络未来多年的性能上限和扩展空间。
