MTP®/MPO Jumper、Harness、Trunk 光纤线缆有什么区别？如何选择？

引言

在高密度数据中心、云计算机房及光纤布线系统中，MTP®/MPO 多芯光纤连接器及其配套光缆组件，是支撑 40G、100G、200G、400G 等高速网络传输的重要基础设施。

在实际部署中，最常见的三类光缆组件包括 MTP®/MPO Jumper、MTP®/MPO Harness 和 MTP®/MPO Trunk。它们在结构设计、连接方式以及应用场景上各有差异。本文将介绍这三类光缆组件的结构特点及应用区别，帮助在光纤布线规划中选择合适的解决方案。

什么是MPO、MTP®？

在理解 MTP®/MPO Jumper、Harness 和 Trunk 之前，需要先了解 MPO 与 MTP® 的基本概念。

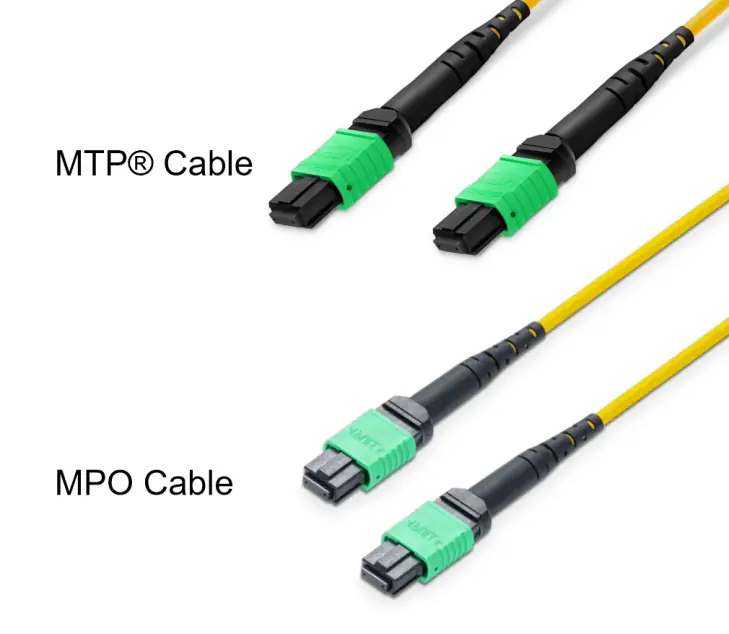

• MPO（Multi-fiber Push On）：MPO 是多芯推拉式光纤连接器标准接口，具备较高的连接稳定性和较快的插拔效率。作为行业通用接口规范，它定义了多芯光纤连接的机械结构、尺寸参数及接口形式，是多芯光缆组件的基础标准。

• MTP®：MTP® 是 US Conec 公司的注册商标，本质上是一种高性能版本的 MPO 连接器。在机械精度、插拔寿命以及防尘性能等方面进行了优化升级，同时在物理接口层面与 MPO 完全兼容，可直接互插使用。

虽然两者都遵循相同的国际标准，并且可以完全互操作，但 MTP®连接器在工程设计上进行了多项升级：

• 耐用性（Durability）：MTP® 采用金属插针夹固定对准插针，而标准 MPO 通常使用塑料夹结构。金属结构在长期使用中更不易损坏。
• 信号完整性（Signal Integrity）：MTP®采用浮动式陶瓷插芯设计，使光纤端面在受力情况下仍能保持稳定的物理接触。相比许多采用固定插芯结构的 MPO，这种设计能够显著降低插入损耗。
• 高精度对准设计（Precision Alignment）：MTP®使用椭圆形不锈钢导向插针，在连接过程中可减少摩擦并降低碎屑产生，从而在多次插拔循环中仍能保持稳定的高性能传输。

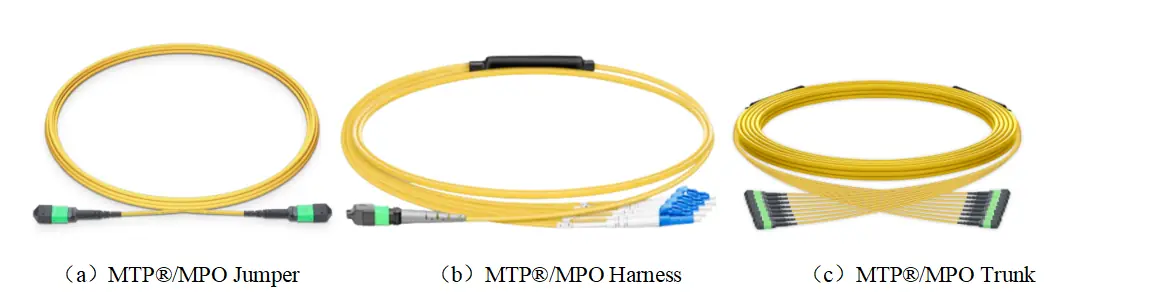

MTP®/MPO Jumper、Harness 和 Trunk介绍

在高密度数据中心布线系统中，MTP®/MPO 光纤组件承担着不同的连接角色。根据应用结构的不同，常见组件包括 MTP®/MPO Jumper、MTP®/MPO Harness以及MTP®/MPO Trunk。理解它们的结构特点与适用场景，有助于构建高效且可扩展的光纤网络架构。

MTP®/MPO Jumper

MTP®/MPO Jumper 又称直通跳线，是两端均为 MTP®/MPO 多芯连接器的成品跳线，主要用于实现设备之间的直接连接。其核心作用是完成光模块直连、设备与配线架之间、配线架与配线架之间的短链路连接，属于高密度布线系统中的短距离连接组件。

在实际部署中，MTP®/MPO Jumper 多用于同一机柜内部或相邻机柜之间的连接，常见长度一般为 1–30 米。典型应用场景包括：

• 数据中心光模块之间的直连
• 高密度配线架与设备端口之间的跳接
• 光纤链路测试等短距离连接场景

MTP®/MPO Harness

MTP®/MPO Harness 又称分支光缆（Break-out 光缆），其结构特点是一端为 MTP®/MPO 多芯连接器，另一端分解为多个单芯、双芯或多芯连接器，例如 LC、SC、MPO、MMC 等接口。

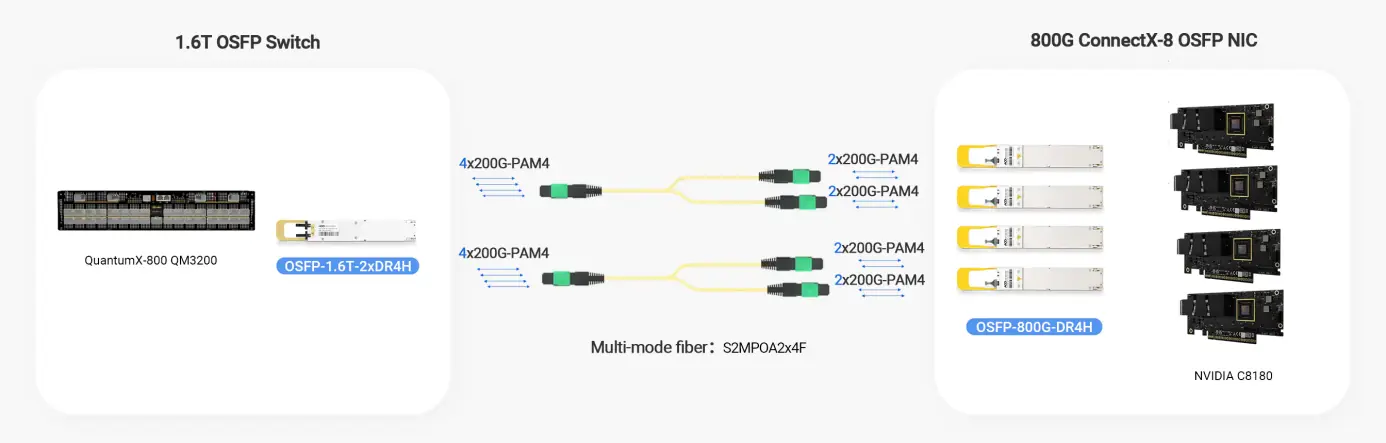

该类组件的核心作用是实现高密度多芯接口与传统低密度接口之间的转换，在网络升级或速率混合部署时发挥关键作用。例如，在数据中心中可将传统服务器的 LC 双芯端口接入MTP®/MPO 主干链路，或将1.6T、800G 等高速光模块拆分为 4 条 400G 或 200G 的链路以连接终端设备，从而实现不同速率设备之间的兼容连接。下图展示了一条 MTP®/MPO Harness跳线S2MPOA2x4F，用于将1.6T链路转换为 4×400G 链路，从而使1.6T OSFP交换机连接到 ConnectX-8网卡。

MTP®/MPO Trunk

MTP®/MPO Trunk 是数据中心或机房内部的主干光纤传输组件。其两端通常采用 MTP®/MPO 或 LC 连接器，但与 Jumper 相比具有更高的芯数（如 48 芯、72 芯、96 芯、144 芯、192芯等）、更长的传输距离以及更强的机械保护结构。常见设计包括双护套结构，以提高抗拉强度和安装稳定性。

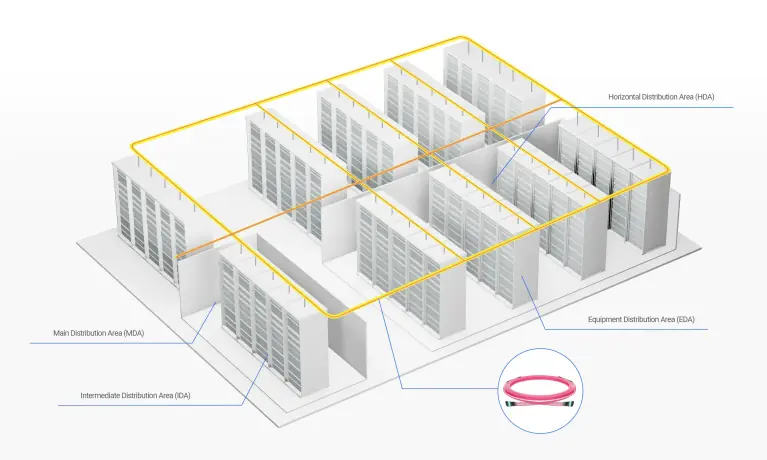

在布线体系中，Trunk 主要承担机柜列之间或机房区域之间的大规模光纤汇聚传输，例如从主配线区（MDA）到列头配线区（HDA）的主干连接。其核心作用是构建高密度布线系统中的高速主干通道，支持 100G 或 400G 等高速链路部署，同时为未来网络扩容和速率升级预留足够的光纤资源。

MTP®/MPO Jumper、Harness 和 Trunk如何选择

在数据中心光纤布线体系中，Jumper、Harness 和 Trunk 分别承担不同层级的连接任务，其选择通常取决于连接距离、接口结构以及布线层级：

• MTP®/MPO Jumper：主要用于数据中心内部交换机间的直连
• MTP®/MPO Harness：用于接口转换或高速链路分拆
• MTP®/MPO Trunk：用于机房内部的大规模主干光纤传输

通过在布线架构中合理组合这三类组件，可以构建结构清晰、易于扩展且管理高效的数据中心光纤布线系统。超擎数智MTP®/MPO 光纤跳线面向 AI 计算中心和高速数据中心的高密度布线需求设计，采用 G.657A 抗弯折光纤与精密研磨 APC 插芯，连接器插入损耗最低可达 0.35 dB，回波损耗最高可达 60 dB，可满足 400G 与 800G 网络环境中的稳定传输需求。

产品通过 3D 几何测试与极端环境验证（工作温度范围 −40°C 至 85°C），并采用低烟无卤阻燃护套（LSZH）。在提高布线密度的同时，产品严格遵循 IEC 与 TIA 国际标准，并兼容主流 InfiniBand 与以太网网络架构，为数据中心长期稳定运行提供可靠的物理层连接基础。

FAQ

Q: MTP®/MPO jumper 与 MTP®/MPO harness 如何选择？

A: 选择主要取决于具体的应用场景和网络配置需求。例如，在交换机之间进行直接互连时，MTP®/MPO jumper（跳线）通常是更合适的选择。如果需要将一个高速端口分配连接至多个低速设备，则 MTP®/MPO harness（分支线束）能够提供更合适的连接方式。

Q: MTP® 连接器与标准 MPO 连接器有何区别？

A: MTP® 是 MPO 连接器的一种高性能版本。与标准 MPO 连接器相比，MTP® 连接器在机械结构和光学性能方面进行了多项优化，例如更精确的对准结构以及优化的弹簧式插芯设计，从而在连接稳定性和整体性能方面表现更优。

Q: MPO 分支跳线的典型应用场景有哪些？

A: MPO 分支跳线主要应用于数据中心的高密度光纤布线环境，通常用于连接 MPO 配线架、主干光缆以及设备端口。在采用脊叶式架构的数据中心网络中，这类线缆常用于实现大规模并行光互连。

Q: 是否可以根据具体需求定制光纤跳线？

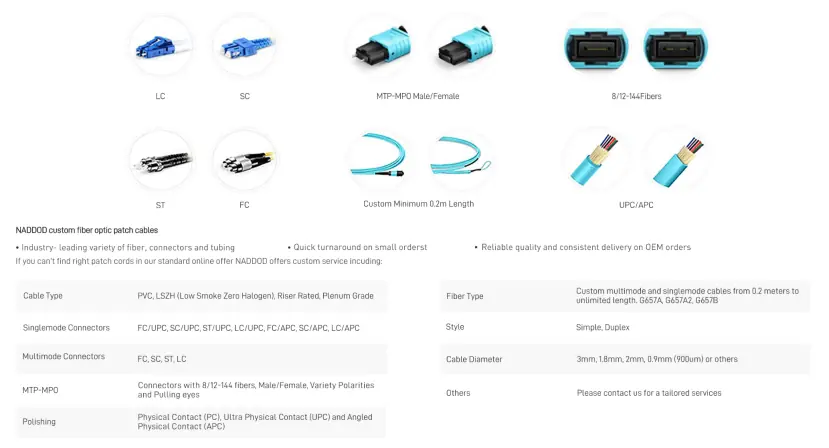

A: 可以。可根据实际部署需求提供定制化光纤跳线，例如线序配置、外护套材料以及线缆长度等参数均可按需设计。
