如何在 VMware ESXi 7.0 及以上版本中将 NVIDIA ConnectX-6 InfiniBand 网卡配置为 SR-IOV 模式
创建于 2022 年 6 月 27 日。本文介绍如何在 ESXi 7.0 主机上使用 NVIDIA ConnectX®-6 InfiniBand 网卡设置和配置 SR-IOV。
文档目录
创建于 Jun 27, 2022
简介
本文介绍如何在 ESXi 7.0 主机上使用 NVIDIA ConnectX®-6 InfiniBand 网卡（使用原生驱动）设置和配置 SR-IOV。
注意： 设置虚拟机不在本文讨论范围内。
参考
- ConnectX® Ethernet Driver for VMware® ESXi Server
- How-to: Install NVIDIA Firmware Tools (MFT) on VMware ESXi 6.7/7.0.
- How-to: NVIDIA ConnectX driver upgrade on VMware ESXi 6.5 and above.
- How-to: Firmware update for NVIDIA ConnectX-5/6 adapter on VMware ESXi 6.5 and above.
单根 IO 虚拟化 (SR-IOV)
单根 IO 虚拟化 (SR-IOV) 是一种允许物理 PCIe 设备通过 PCIe 总线多次呈现自身的技术。该技术支持具有独立资源的多个设备虚拟实例。NVIDIA 网卡在 ConnectX-6 网卡中最多可暴露 128 个虚拟实例，称为虚拟功能 (VF)。这些虚拟功能可以单独配置。每个 VF 可视为连接到物理功能的附加设备，与物理功能共享相同资源。
SR-IOV 通常与支持 SR-IOV 的虚拟机监控程序结合使用，为虚拟机提供对网络资源的直接硬件访问，从而提高其性能。
概述
SR-IOV 配置包括以下步骤：
- 在 BIOS 中启用虚拟化 (SR-IOV)（前提条件）
- 在固件中启用 SR-IOV
- 在 MLNX_OFED 驱动中启用 SR-IOV
- 通过 SR-IOV 将虚拟机 (VM) 映射到相关端口
硬件和软件要求
- 具有支持 SR-IOV 的主板 BIOS 的服务器平台
- NVIDIA ConnectX®-6 网卡
- 安装权限：安装需要在目标机器上具有管理员权限
前提条件
要设置 SR-IOV 环境，需要满足以下条件：
- 确保在特定服务器的 BIOS 中启用了 SR-IOV。每台服务器的虚拟化 BIOS 配置选项不同。有关 BIOS 配置示例，请参见 How-to Set Dell PowerEdge R730 BIOS parameters to support SR-IOV。
- 在 ESXi 服务器上安装 NVIDIA 固件工具 (MFT)，请参考 How-to: Install NVIDIA Firmware Tools (MFT) on VMware ESXi 6.7/7.0.。
- 确保使用最新的受支持固件版本。请参考 NVIDIA ConnectX® Ethernet Driver for VMware® ESXi Server 和 How-to: Firmware update for NVIDIA ConnectX-5/6 adapter on VMware ESXi 6.5 and above.。
设置 SR-IOV
在 BIOS 中启用 SR-IOV
每台服务器的虚拟化 BIOS 配置选项不同。
本节中的图片仅供说明之用。有关更多信息，请参考相应的 BIOS 用户手册。
- 启用 "SR-IOV" 在系统 BIOS 中。
- 启用 "Intel Virtualization Technology"。
在固件中启用 SR-IOV
-
启用 SSH 访问 ESXi 服务器。
-
使用 root 权限登录 ESXi vSphere 命令行界面。
-
将 ESXi 主机进入维护模式。
-
运行 MFT 并检查状态。
ESXi 控制台
# /opt/mellanox/bin/mst start Module mst is already loaded # /opt/mellanox/bin/mst status -vv PCI devices: ------------ DEVICE_TYPE MST PCI RDMA NET NUMA ConnectX6(rev:0) mt4123_pciconf1 37:00.0 ConnectX6(rev:0) mt4123_pciconf1.1 37:00.1 -
查询设备状态。
ESXi 控制台
# /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 q Device #1: ---------- Device type: ConnectX6 Name: MCX654106A-HCA_Ax Description: ConnectX-6 VPI adapter card; HDR IB (200Gb/s) and 200GbE; dual-port QSFP56; Socket Direct 2x PCIe3.0 x16; tall bracket; ROHS R6 Device: mt4123_pciconf1 Configurations: Next Boot ... NUM_OF_VFS 0 SRIOV_EN False(0) ... -
将一个或两个端口的链路类型设置为 InfiniBand（默认）。
ESXi 控制台
# /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 set LINK_TYPE_P1=1 Device #1: ---------- Device type: ConnectX6 Name: MCX654106A-HCA_Ax Description: ConnectX-6 VPI adapter card; HDR IB (200Gb/s) and 200GbE; dual-port QSFP56; Socket Direct 2x PCIe3.0 x16; tall bracket; ROHS R6 Device: mt4123_pciconf1 Configurations: Next Boot New LINK_TYPE_P1 ETH(2) IB(1) Apply new Configuration? (y/n) [n] : y Applying... Done! # /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 set LINK_TYPE_P2=1 Device #1: ---------- Device type: ConnectX6 Name: MCX654106A-HCA_Ax Description: ConnectX-6 VPI adapter card; HDR IB (200Gb/s) and 200GbE; dual-port QSFP56; Socket Direct 2x PCIe3.0 x16; tall bracket; ROHS R6 Device: mt4123_pciconf1 Configurations: Next Boot New LINK_TYPE_P2 ETH(2) IB(1) Apply new Configuration? (y/n) [n] : y Applying... Done! -I- Please reboot machine to load new configurations.每个子网必须有一个 InfiniBand 端口专用于运行子网管理器 (SM)。由于 SM 只能在 PF 上运行，该端口必须直通到虚拟机。
-
启用以太网 PCI 子类覆盖。
ESXi 控制台
# /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 set ADVANCED_PCI_SETTINGS=1 # /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 set FORCE_ETH_PCI_SUBCLASS=1 -
重启服务器。
-
启用 SR-IOV 并设置所需的虚拟功能 (VF) 数量。
SRIOV_EN=1
NUM_OF_VFS=16；此示例每个端口有8个VF。
ESXi控制台
# /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 s SRIOV_EN=1 NUM_OF_VFS=16
Device #1:
----------
Device type: ConnectX6
Name: MCX654106A-HCA_Ax
Description: ConnectX-6 VPI adapter card; HDR IB (200Gb/s) and 200GbE; dual-port QSFP56; Socket Direct 2x PCIe3.0 x16; tall bracket; ROHS R6
Device: mt4123_pciconf1
Configurations: Next Boot New
SRIOV_EN False(0) True(1)
NUM_OF_VFS 0 16
Apply new Configuration? (y/n) [n] : y
Applying... Done!
-I- Please reboot machine to load new configurations.
注意： mlxconfig必须对每个PCI设备（网卡）执行。同时，在驱动中配置是按模块进行的，这意味着它将适用于服务器上安装的所有网卡。
- 重启服务器。
注意： 此时，使用
lspci看不到VF。只有当驱动中启用SR-IOV后，才能看到它们。
- 检查固件中是否已启用SR-IOV。
ESXi控制台
# /opt/mellanox/bin/mlxconfig -d mt4123_pciconf1 q
Device #1:
----------
Device type: ConnectX6
Name: MCX654106A-HCA_Ax
Description: ConnectX-6 VPI adapter card; HDR IB (200Gb/s) and 200GbE; dual-port QSFP56; Socket Direct 2x PCIe3.0 x16; tall bracket; ROHS R6
Device: mt4123_pciconf1
Configurations: Current
...
NUM_OF_VFS 16
SRIOV_EN True(1)
...
在驱动中启用SR-IOV
- 获取模块参数列表：
ESXi控制台
# esxcli system module parameters list -m nmlx5_core
Name Type Value Description
...
max_vfs array of uint Number of PCI VFs to initialize
Values : Array of 'uint' of range 0-128, May be limited by device, 0 - disabled
Default: 0
...
- 在驱动中启用SR-IOV并设置
max_vfs模块参数。
ESXi控制台
# esxcli system module parameters set -m nmlx5_core -p "max_vfs=16,16"
或者，如果您的服务器有第二张NVIDIA网卡。 示例：
ESXi控制台
# esxcli system module parameters set -m nmlx5_core -p "max_vfs=0,0,16,16"
注意1： 固件上配置的VF数量（
num_of_vfs）应至少比驱动上配置的多一个。在我们的示例中，固件上配置了8个VF，而驱动上配置了4个（max_vfs）。 注意2： mlxconfig必须对每个PCI设备（网卡）执行。同时，在驱动中配置是按模块进行的，这意味着它将适用于服务器上安装的所有网卡。 注意3： 更改VF数量是持久的。
-
重启服务器。
-
检查PCI总线，确认看到VF（每个端口VF数量相同）。
ESXi控制台
# lspci -d | grep Mellanox
0000:37:00.0 Ethernet controller: Mellanox Technologies MT28908 Family [ConnectX-6] [vmnic4]
0000:37:00.1 Ethernet controller: Mellanox Technologies MT28908 Family [ConnectX-6] [vmnic5]
0000:37:00.2 Ethernet controller: Mellanox Technologies MT28908 Family [ConnectX-6 Virtual Function] [PF_0.55.0_VF_0]
0000:37:00.3 Ethernet controller: Mellanox Technologies MT28908 Family [ConnectX-6 Virtual Function] [PF_0.55.0_VF_1]
...
0000:37:04.1 Ethernet controller: Mellanox Technologies MT28908 Family [ConnectX-6 Virtual Function] [PF_0.55.1_VF_15]
此时可以看到16个VF和一个物理功能（PF）。
以SR-IOV模式向虚拟机添加网络适配器
注意1： 确保虚拟机版本为Rel. 10或更高，如有需要，通过访问兼容性部分进行升级（否则SR-IOV不会作为网络适配器选项出现）。 注意2： 开始前，请关闭虚拟机电源。
在主机上启用虚拟功能后，每个VF都作为PCI设备可用。
要在vSphere Web Client中将虚拟功能分配给虚拟机：
- 在vSphere Web Client中找到虚拟机。
- 选择数据中心、文件夹、集群、资源池或主机，然后单击“相关对象”选项卡。
- 单击“虚拟机”，然后从列表中选择虚拟机。
- 关闭虚拟机电源。

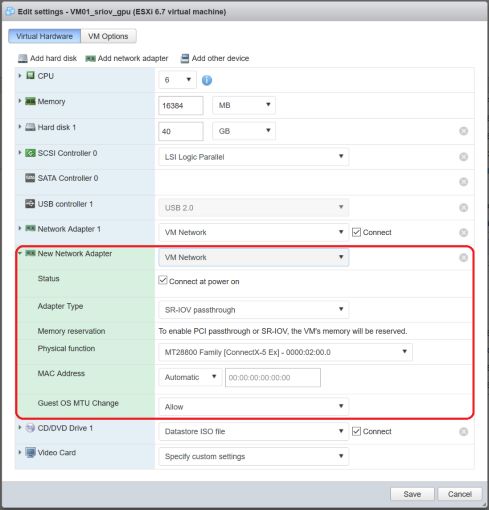

- 选择虚拟机，进入“编辑设置”。
- 单击“添加网络适配器”。
- 在“适配器类型”下，选择“SR-IOV直通”连接选项。
-
勾选 Reserve all guest memory (All locked) 复选框。
I/O 内存管理单元 (IOMMU) 必须能够访问所有虚拟机内存，以便直通设备通过直接内存访问 (DMA) 访问内存。
-
展开 New Network 部分，将虚拟机连接到屏幕底部组合框中的 SRIOV net port group。
虚拟网卡不使用此端口组进行数据流量。该端口组用于提取网络属性（例如 VLAN 标记）以应用于数据流量。
警告
MAC 地址和 MTU 注意事项
注意 1： 您可以保留自动生成的 MAC 地址（默认），或手动更改。
注意 2： 管理程序 MTU 应高于或等于客户机 VM，否则数据包可能会被丢弃。您可以修改“Set Guest OS MTU change”以允许从客户机更改 MTU。仅当驱动程序支持此功能时，此步骤才适用。
-
启动 VM。
-
打开 VM 命令行，确保已连接接口。
- 在客户机 VM 上安装操作系统 NVIDIA 驱动程序（OFED、WinOF 等）。
- 配置 IP 地址并检查网络连接。
故障排除
-
固件上配置的 VF 数量必须至少比驱动程序上多一个。在我们的示例中，固件上配置了 8 个 VF，而驱动程序上配置了 4 个。
-
mlxconfig 必须针对每个 PCI 设备（网卡）执行。同时，在驱动程序中，配置是按模块进行的，这意味着它将适用于服务器上安装的所有网卡。
-
确保 VM 版本为 Rel. 10 或更高版本，如有必要，通过访问 Compatibility 部分进行升级（否则 SR-IOV 不会作为网络适配器选择中的选项出现）。
完成！
